石材生产加工中除了应用平面图、立面图外，剖面图也是石材产品加工中不可缺少的图，石材产品制造的形状从剖面图上才能反映出来。剖面图通常包含节点图、大样图。
图1表示为节点图，一般节点图表现物体的具体施工构造，是石材产品生产加工和装饰很重要的图。
图2表示为大样图，按照字面上理解就是放大的图的意思。而大样图相对节点图更为细部化，对设计中一些细部的重点放大交待，也就是放大节点图所无法表达的效果。图1没有完全表示出 A线条的细节尺寸，用图2大样图表示，更详细，效果更好，只有通过进一步放大，才能更具体的表现和说明图形中的具体造型尺寸，用这种方式表现的图形就是大样图。大样图是生产加工中必须具备的图样。

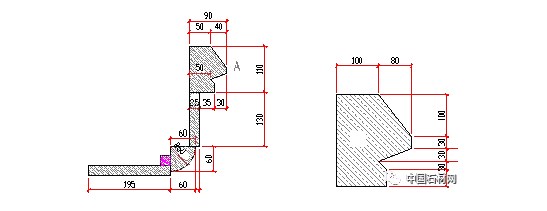

图1 节点图 ＆ 图2 大样图
剖面图：假想用切面将线条在横断面上垂直剖开，剖开后在横断面上产生的图形，并用A-A表示剖切处的位置及标示编号，
杏耀娱乐注册登录用↓表示剖切方向。必要的话，在剖面图的两侧标明内、外，以示方向。
图3 ＆ 图4
1、剖面图的表示方式
剖面图由剖面符号、剖面比例、剖面线、剖面图上的尺寸标注线和标注尺寸、大样图的方向构成。
（1）剖面符号
表示从那个位置剖开物体的符号，通常用阿拉伯数字或用英文字母表示，中间加“—”连接。图3中的“A-A”表示从右边剖切线条。
（2）剖面图比例
一些剖面图剖切出来后图形会很小，当与原物体放在一块时打印出来的图形可能很小，看不清楚上面的图形细节。为方便看图会将剖面图形放大，并在剖面图的下面标注放大的比例。如剖面图放大5倍时表示为1:5。当然如果剖面图按1:1打印出来时与原物体比例不协调，剖面图显得特别大时，也可以缩小剖面图。剖面图如果缩小5倍打印，表示为5:1。
（3）剖面线
用一些线型填充到剖面图的区域内表示剖面图。这些线型称为剖面线。剖面线通常用45°斜线表示。图4中填充区域内的阴影线即为剖面线。
（4）剖面图上的尺寸标注
剖面图上必须标示出剖面图各细部的尺寸，方便生产员工识图加工产品。
（5）剖面图的方向
在剖面图的适当位置标示出剖面图的方向，防止生产员工生产制造时把产品的方向弄错。
杏耀娱乐注册登录图4中用内、外区分了产品加工方向。
2、石材产品中常见的剖面图
（1）线条剖面图
线条剖面图在线条长度方向切开形成的图形，也称截面图，横断图，因为从线条横截面切开形成的图，线条剖面图可以直接选择长度方向几个位置绘制。见图5。由于线条剖面图和长度方向对比显得小，没有标示出剖面图的细部尺寸，因此在线条的左侧或右侧方向通常会画一个大样图。
