(一)接合部分的强度试验
1.合钉板(dowel)的固定耐力试验
本试验如图7所示，将石材固定于试验装置，合板钉以加利用jig，在垂直方向连续施加荷重力，直到石材破裂为止。杏耀娱乐注册登录然后纪录最大荷重立及破坏性状。试验体为工地所使用之石材，表面处理过并烘乾。试体大小为250×250×石材的厚度d(mm)。试验体的个数，依照试验体的种类，表面载荷用及背面载荷用，各准备5个以上。又，用来试验的合板钉及填充合板钉穴的材料和形状，要与施工现场相同，施工样式也比需一样。
2.石材预先压铸混凝土用的finishing connector的固定耐力试验
本试验如图8所示，将石材固定于试验装置，以混凝土为接著剂把jig固定后，在垂直及水平方向连续施加复合荷重力，直到石材破裂为止。然后纪录最大荷重力及破坏性状。试验体为工地所使用之石材，表面处理过并烘乾。试体大小为150×150×石材的厚度d(mm)。试验体的个数，依照试验体的种类，各准备5个以上。用来试验的finishing connector及接著剂的材料，要与施工现场相同。
杏耀娱乐注册登录石材背面的设计有绝缘层时，浇铸混凝土于绝缘层。当石材背面的设计有绝缘层时，finishing connector的固定耐力试验也需测试。
3.石材预先压铸混凝土用的躯体安装金属物的耐力试验
本试验如图9所示，将埋设安装躯体金属物的PC板固定于试验装置，以jig在垂直及水平方向连续施加复合荷重力，直到石材破裂为止。然后纪录最大荷重力及破坏性状。试验体为与工地所使用相同调和、养生处理过之躯体安装金属物埋设在里面的混凝土板。试体大小1000×1000×PC板的厚度d(mm)。试验体的个数，依照试验体的种类，各准备3个以上。用来试验的finishing connector及接著剂的材料，要与施工现场相同。石材背面的设计有绝缘层时，浇铸混凝土于绝缘层。当石材背面的设计有绝缘层时，finishing connector的固定耐力试验也需测试。
(二)动态变形能试验
本试验如图10所示，试验体依照实际施工方法安装完成后，模拟地震的摇晃，以正弦波形(参照图11)对试验体进行强制水平变位移动；然后观察构成材及安装部位的损伤脱落情形。同时，也观察试验体的层间变位应变性能。试验方法如附件1「非耐力牆之面内折断弯曲移动变形能试验方法(JSTM J2001：1998)」，「以乾式工法张贴之石材帐牆」及「以石材预铸PC板工法施工之帐牆」的动态变形能试验结果介绍为参考。

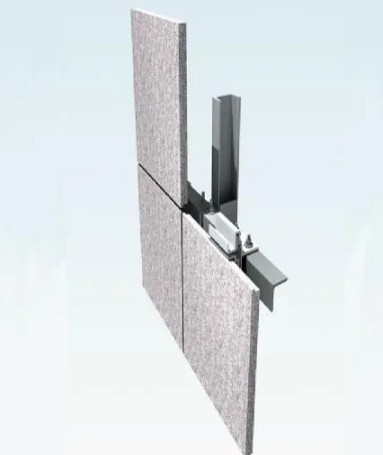

1.以乾式工法张贴之石材帐牆
试验试体，以钢架组合成模拟躯体，尺寸600×800×20mm的石材20片，以hook bolt等之安装金属件，把内装石材贴挂于帐牆上，帐牆的一端设有『入リ隅上部』。
试验，第1阶段以1/300rad(加振震动数f=3.0Hz)、第2阶段以1/200rad(f=3.0Hz)、第3阶段以1/150rad(f=3.0Hz)、第4阶段以1/120rad(f=3.0Hz)、第5阶段以1/100rad(f=3.0Hz)、第6阶段以1/75rad(f=3.0Hz)、第7阶段以1/50rad(f=3.0Hz)来施行变形能震动试验。其结果，试验试体的目标层间变形角1/200为止的加振，都不会发生石材移动及勾型螺栓(hook bolt)的鬆动等异状。1/150的加振时，承受自身重量的石材开始有裂痕产生。1/120的加振时，石材缺角开始发生。1/100的加振时，在勾型螺栓(hook bolt)部位的石材开始有裂痕产生。1/75的加振时，勾型螺栓(hook bolt)破断。1/50的加振时『入リ隅上部』石材大块破裂。
以上的试验，是用来确认，中地震时，对于层间变形1/200，在机能上没有异状发生。又，大地震时，对于层间变形1/100，只有石材轻微破裂发生，构成部材无脱落现象。那就可以说，具有十分耐震安全性。
2.以石材预铸PC板工法施工之帐牆
试验试体，以H型钢组合成模拟躯体，有开口部的PC板(3975×3175×250mm)在加振方向及垂直方向各配置1块，在角落部位配置角落镶板(330×330×1990×160mm)配置成立体构面。
试验，第1阶段以±1/300rad、第2阶段以±1/100rad，实施静态变形能试验。之后，目标变形角±1/100rad、加振震动数0.017Hz，以正弦波形重複操作3回，实施动态变形能试验。其结果，PC板和锁定件的位移、鬆脱，PC板和角落镶板的位移、接合处产生裂缝、部材落下等都没有发生。本试验的层间变位应变性能设计条件(1)1/300rad时，接合处产生裂缝等支障没有发生，(2)1/100rad时，部材的脱落、破损等没有发生。若作以上的设计试验时，以本试验的设计条件而言，便可以说是具有十分耐震安全性。
