图纸在生产加工的重要作用勿庸置疑的，没有图纸，生产加工犹如盲人摸象—瞎抓，根本没有好结果的。在石材产品的加工中要用到各种的图纸，不同的图纸作用都不一样，各有其功能。在这些图纸中，立面图与平面布置图都很平常，但立面图与平面布置图一样却在生产加工中少不了。平面布置图反映的是平面上的产品关系，而立面图反映的是立面上的产品关系，立面图上有了石材产品，建筑物空间装饰效果更好，立体感更加强烈。
所谓立面图，在对建筑物外墙各个立面进行投影所得到的投影图及与房屋内装立面平行的投影面上所作房屋的正投影图，称为建筑立面图，简称立面图。从建筑立面图中可以看出：
(1) 建筑物的外观特征及凹凸变化
建筑的立体感是通过立面方向展示出来的，平面方向仅展示的是平面效果，只有立面图方反映出建筑物的外观特征及凹凸变化,展示建筑物的立体空间感。
（2）建筑物各主要部分的标高及高度关系
立面图反映建筑物各主要部分的标高和高度关系。通过立面图，知道各标高位置是否为石材产品，杏耀在线注册石材产品安装的数量。
（3）建筑立面图所选用的材料、产品类型和施工要求等
建筑立面图反映了建筑物垂直方向的各个部分的关系，通过建筑立面图察看立面上的装饰材料。

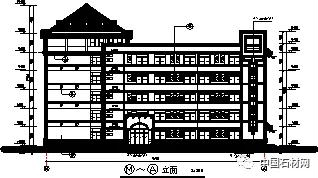

如图1为某建筑外墙立面图，图2为某建筑内装立面图。图1垂直方向上标识着许多的数据，这些数据反映了各层的高度；图1上画着阳台、窗户、门拱、女儿墙、屋顶等结构，反映了各结构之间的关系。图2为一简单的墙面立面展开图，被划分了许多小块，并且有编号，尺寸，生产加工的时候依据这个图可以知道各件产品之间的关系。
图1
立面（展开）图：生产加工单上必备之图，体现装饰面上各个部件之间的关系，尺寸关系、各个部件加工成什么形状，磨什么类型的边，反映出了装饰面的整体效果。
图2
建筑立面图的识图：
图3是一幅较为复杂的房屋立面图。
立面图看图时先看立面图的名称，这是立面图的身份。图3立面图名称为“D1-a户型北立面10～1轴石材立面排版图”。
二看立面图的划分轴：图3立面图划分了10个轴，1～10轴，也就是说在立面上划分了10个小区域。
三看立面图的空间结构：从立面图底部往上看大概的轮廓，再从左向右或从右向左看。通常情况下从1轴往10轴方向看，①轴为墙面及护墙板；②轴可能是个卷闸门，有个大型门套加工；④轴处有楼梯柱和楼梯；⑤轴处是大门入口，有石材门套；⑥轴处有楼梯柱和楼梯，与④轴处相对应；⑨轴处是落地窗，有石材窗套；10处是墙面与护墙板。
四逐渐向上看，在⑤轴处门套之上有线条组合而成的压顶石；二层与一层之间交接线处沿墙面走向有圈石材线条。
五看二层立面结构，窗套、墙柱，各种石材装饰块、线条都反映在立面图上。
六看屋檐结构：屋檐处有许多石材造型装饰块。
七看屋顶结构：屋顶上有条石材造型装饰柱和四个通风出口。
八认真看立面上那些部分为石材，并对照立面图上附注处石材的图例，看是什么石材。
图3
石材产品加工中常涉及到立面图的类型：
（1）墙面立面图
依建筑的功能不同，墙面立面图有客厅墙面立面图、背景墙墙面立面图、卫生间墙面立面图、外墙立面图、大堂墙面立面图等。不管什么类型的立面图，其表示方法基本上差不多的。
图4为石材产品加工中很常见的立面图。立面图上反映了石材产品，磨边边型、尺寸、立面结构、磨边图例、产品编号等内容，有些立面图上还有箱号。
图4
（2）方柱立面图
表示方柱立面图。方柱立面图通常由柱座、柱身、柱腰、柱颈、柱头构成。方柱立面图通常画成展开图的形式，图6为方柱立面展开图， 上面标示了各层的长、高尺寸、磨边符号。
图5 方柱景图
图6方柱立面展开图
（3）圆柱立面图
表示圆柱立面图。圆柱立面图通常由柱座、柱身、柱腰、柱颈、柱头构成。圆柱立面图通常画成展开图的形式，与方柱立面图基本相同。
图7圆柱立面实景图
图8圆柱立面构成图
图9 圆柱展开图
（4）方柱+圆柱立面图
由方柱和圆柱立面图共同组成的立面图。立面展开图与方柱、圆柱立面展开图基本相同。
图10方柱+圆柱立面实景图
（5）圆弧墙面立面展开图
圆弧墙面立面展开图与直面墙面立面展开图相同，表达方式也一致。
（6）洗手台立面图
洗手台不管是宾馆、酒店、公共场所，还是家庭住宅处处都有，石材产品中也常做此类产品。在石材产品工中如果只有洗手台平面图，没有洗手台立面图是不可能加工出符合要求的产品的。图14为洗手台立面板。
图13 洗手台平面图
图14洗手台立面图
（7）厨柜立面图
厨柜家庭住宅里不可以少的产品，厨柜立面图反映了厨柜的结构，是厨柜加工中不可少的图纸工。
图15 厨柜实景立面图
（8）家具立面图
图16这是个酒柜立面图。从立面图中可以看出这个酒柜由底座、四条实心罗马柱、双门结构、内衬隔板、门拱板、顶板几部分构成。门拱板还要做雕花图案。
图16 酒柜CAD轴测图
（9）门套立面图
门套是石材加工中很常见的产品，门套加工必须依据门套的立面图进行。图19、图20为门套的CAD图，
上面标注加工尺寸、门套大样的形状、编号、拼接关系。
图17 门套实景立面图
图18门套实景立面图
图19 门拱套CAD立面图
图20 直门套立面图
（10）直楼梯立面图
直楼梯立面图反映直楼梯立面结构的图。通过立面图才知道楼梯产品如何加工的？
图21 直楼梯立面图
（11）旋转楼梯立面图
旋转楼梯为楼梯中加工难度很高的产品，通过立面图反映各部分的关系，生产加工时依据立面图加工。
图22旋转楼梯的实景图
图23为旋转楼梯的立面展开图。旋转楼梯的立面展开图反映了楼梯的总高度，
杏耀在线注册分断高度、分断数、分断方式、水平长度、剖面大样图。依据这些参数，再结合旋转楼梯的平面图才可以加工出旋转楼梯。
图23 旋转楼梯的立面展开图
（12）服务台立面图
服务台在宾馆、酒店中应用很多。生产加工中要利用服务台立面图反映的结构才能准确地加工出合格的服务台产品。
图24服务台立面实景图
（12）浴缸立面图
图25为浴缸立面图，从立面图可很清楚地知道该浴缸为双层结构的圆弧形浴缸，双层加厚边加工。
