石材锥形空心圆柱加工工艺
技术领域
本发明涉及一种石材的加工工艺，特别是一种石材锥形空心圆柱加工工艺。
背景技术
现有的石材领域里，锥形空心圆柱与普通空心圆柱结构一样，
杏耀测速地址都是由多件弧板通 过左右、上下两个方向拼装而成，不同的是圆柱弧板与圆锥形弧板因为结构外形的不同而 导致加工方法的不同。
现有的圆锥形弧板的加工技术至少存在以下两个方面的缺陷 ：
一是 浪费原材料，圆锥形弧板是在增加圆柱弧板厚度的基础上，根据板面锥度的要求去掉多余 的部分加工而成，造成材料浪费，增加工作量 ；
二是为保证拼装效果，锥形空心柱需要整体 试拼，修磨接口，其工作量大，难以进行批量加工生产。
发明内容
本发明提供一种石材锥形空心圆柱加工工艺，以克服现有技术中存在的严重浪费 石材、生产成本高、加工工作量大、产品标准性较差、难以进行批量加工生产等问题。
本发明采用如下技术方案 ：
石材锥形空心圆柱加工工艺，包括以下工艺步骤 ：
a. 准备 ：
根据需要加工完成的圆锥形弧板的尺寸，计算出所需要的圆柱弧板的外弧半径 R、外弧最大弦长、横截面两端部厚度以及弧板高度 AB，圆柱弧板的横截面的两端部的厚 度小于或者等于其中部的厚度，制备圆柱弧板 ；
b. 修高 ：
将圆柱弧板开口朝上地定位放置于机台上，桥切机的切刀刀面偏离竖直平面 地切割圆柱弧板 AB 方向的两个端部，两个端部的切割面相互平行，两切割面的距离与圆锥 形弧板的高度相配适 ；
c. 切角 ：
制作圆锥形弧板上、下端面的端面模板，依照端面模板分别在圆柱弧板的两 个切割面上画出圆锥形弧板的上、下端面，上端面的四个角分别对应与下端面的四个角连 线，根据该连线在圆锥形弧板侧壁上画出切角线，桥切机的切刀沿该切角线切除圆柱弧板 两侧沿多余部分 ；
d. 修磨 ：
在圆柱弧板的两个侧沿的切面上，将依照端面模板画出的上、下端面对应点 连接即形成圆锥形弧板的实际轮廓线，以实际轮廓线为基准磨除多余部分即完成圆锥形弧 板的加工 ；
e. 拼接 ：
将若干块加工完成的圆锥形弧板对应拼接即形成锥形空心圆柱。
更具体地，步骤 b 中所述圆柱弧板两侧沿到机台台面的距离相等。
步骤 b 中所述切刀刀面和垂直方向所成的角度与圆锥形弧板的高和对应处弧板 的母线所成的角度相等。
步骤 c 中所述端面模板内、外弧中点连线与圆柱弧板端面的内、外弧的中点的连 线重合时，
杏耀测速地址依照端面模板画出圆锥形弧板的上、下端面。
由上述对本发明结构的描述可知，和现有技术相比，本发明具有如下优点 ：该工艺加工所得到的圆锥形弧板的规格较为标准，不同安装位置的圆锥形弧板可灵活对调，不用 整体试拼，便于进行批量生产 ；另外，该加工工艺所需的圆柱弧板的规格更贴近于加工完 成的圆锥形弧板的规格，加工工艺不但较为简单、工作量大幅减少，而且可以节省大量的石 材，降低生产成本。
附图说明

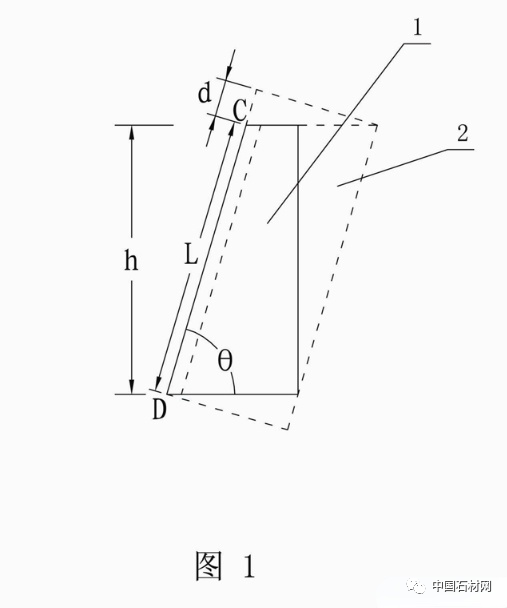

图 1 为圆锥形弧板水平放置侧视示意图。
