为了加强对石材加工图纸设计、编制工作的管理，提高图纸设计、
杏耀线路测试制作质量水平，给生产加工和施工提供准确的依据，并便于加工、施工。
在国家现行有关设计文件规定的基础上，根据行业的特点并在总结多年经验和石材产品加工特点的基础，特对石材加工设计图纸做了后叙方面标准规定，望您能在自身知识面基础上有新的认识和提高。
本标准主要设计图纸篇幅、平立剖图的要求、图示符号及标注尺寸等。
一、图纸要求
1、规定石材加工图一般使用A4图纸（A3图纸一般要严格控制 使用），大于A2幅面的图，除有特殊要求，全部要求拆分成A4或A3图纸。
2、图纸要求清晰美观，细节部分（不能正常识图时）需要做局部放大。一份图纸能用一张图表达的尽量不要用多张图去表达。细节部分一般采用成比例放大（偶倍数）。上述要求均以，加工单复印后，有利于车间看清图纸，看懂图纸为目的，同时降低能耗。
备注：对小工程或较简单的图纸，可采用地面、墙面画在一 张图的表示方法，并推荐采用透视图表示方法。
二、平面布置图
1、石材图纸中必须具备整体平面图，并注明各自部位的详细名称，
杏耀线路测试如入口位置、电梯间、大堂等要表示清楚。
2、大中型工程和特殊工程必须有平面位置分布图及立面索引图，在图纸上面必须标明各部位的主次位置关系。
3、因为石材特殊性，我们在做图时，必须标明石材纹向要求。

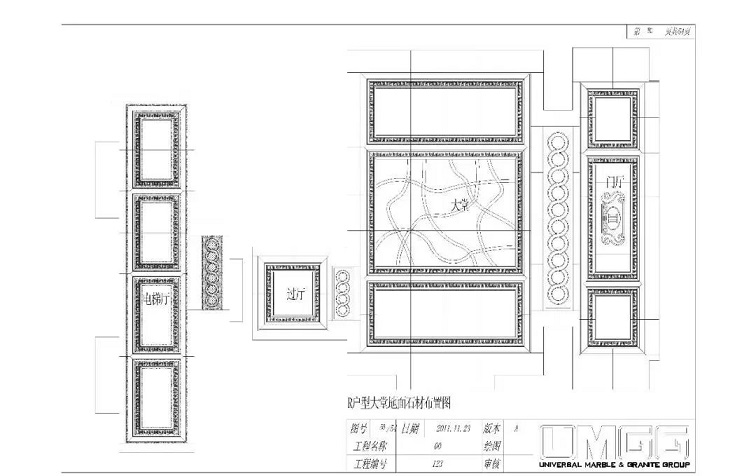

索引图实例
三、立面图要求
1、墙面展开图应与平面图中各标明的序号意义对应，门窗的位置要在图中明确表示出来。
2、墙面展开顺序要依次展开，并按从左至右的顺序，阴阳转交之处需要标明。
3、立面图是承载各种加工信息最多的图纸，图纸中包含加工中的纹向、尺寸、厚度、磨边、材料种类及位置关系等。
4、在石材立面图中，必须标明石材的纹向。
立面图实例
含材料，线型磨边，尺寸标注
磨边大样、材料种类及位置关系等
四、剖面图要求
1、剖面图分为以下，全剖面、阶梯剖面、局部剖面、半剖面等，对有剖和广西（含石材与其他材料的装配关系）要合理使用剖面图，要求准确清晰的表达出来。
2、剖面图除了采用剖切位置线以外，还需要增设剖视方向线，它与剖切位置线垂直相交，但是不允许相交出头，该剖面图的数字编号应书写在剖切方向同一侧。不论剖切位置线或剖视方向线是水平、铅直或者倾斜位置，其数字编号均一律水平书写。
