种节约材料、高效环保且能把控旋转楼梯石材饰面施工后整体效果的三维定位装饰施工方法。
下面结合附图和具体实施方式对本发明作进一步详细地解释。
具体实施方式
本实施例以圆形旋转楼梯石材饰面三维定位装饰施工为例。
步骤一
BIM信息化模型的建立及石材饰面部件加工参数的输出：
专职测量员根据图纸制定每层楼梯的测量放线方案，并严格按照测量放线方案进行实地测量。
测量放线时，以设计尺寸为准，将整个楼梯造型视为整体，利用现有技术，
杏耀平台集团最好采用吊垂线的方法，用50m钢尺配合经纬仪逐条测量放线，在基层工作面，弹线出旋转楼梯投影面，确定旋转楼梯圆弧起点坐标、终点坐标、投影半径、投影弧长、各段标高等参数，放线测量过程中，充分考虑相关旋转楼梯总体走势的设计方案及平台起点、终点及过渡点的收口问题、楼梯特殊结构的处理、与周边装饰物的依赖关系等，确保放线过程的合理准确，采集并记录所测量的数据，作为测量值；测量放线完毕后最好能组织专业技术人员验线保证数据采集的准确性。
根据得到的所述测量值，建立旋转楼梯的BIM信息化模型，可以在施工开始前展示施工后的整体效果图。在BIM信息化模型中分别设计绘制出旋转楼梯内圈、外圈的内、外侧共四个立面的展开图：全段楼梯踏步按同心圆径向分格，每个踏步的夹角一致，高度统一且最好为整数值；休息平台尺寸在平面图中标注清楚；踏板分块线与盖板分块线对齐；踏步踢脚与护边侧板分块线对齐；与旋转型曲线配合，将垂直单踏步高度定为h，则以此类推，计算每个踏步的实际高度，第二、三踏步为2h、3h......，并确定踢脚基点及相应踏步高度值。

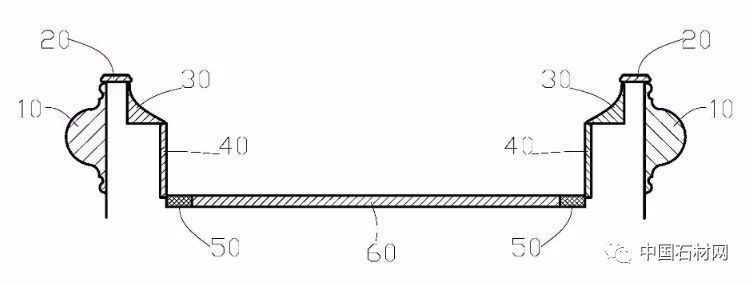

进一步地，结合建立的所述BIM信息化模型，利用现有技术对设计图纸进行深化设计，本实施例中，利用VB语言对AUCAD进行二次深化设计，输出如图1所示的外侧护边10、第一盖板20、第二盖板30、内侧护边40、波打50、踏步板60、踢脚、腰线围栏、扶手等每一块所需石材部件的大小、厚度、各边的弧度等所需的标准数据及参数。
