石材幕墙屋面不锈钢角钢接闪带施工方法
摘要：石材幕墙屋面接闪带传统安装方法采用镀锌圆钢、不锈钢管明敷或加接闪小针等防雷方式，安装后易产生变形、幕墙漏水等问题，锈蚀会污染石材表面，影响建筑立面效果，清洗幕墙困难。
本文以工程为例，介绍了一种石材幕墙屋面不锈钢角钢接闪带施工新方法，该方法施工方便，接闪带成形美观，做到与幕墙石材完美过渡融合一体，防腐、防水、防雷效果良好。
关键词：石材幕墙屋面 防雷不锈钢接闪带引下线
建筑立面是城市的外包装，是城市形象的体现。随着城市建设的发展，大体量的公共建筑外立面，大量应用石材幕墙或玻璃混合结构。
由于传统屋面防雷采用镀锌圆钢、不锈钢管明敷接闪带或加接闪小针等防雷方式，出现安装不牢固，容易产生变形、幕墙漏水等问题，安装后容易产生锈蚀，缩短了使用寿命，还会污染石材表面，影响建筑立面效果。
同时物业公司对幕墙清洗时因明敷接闪带高出屋面，
杏耀测速登录在安装和移动吊篮、吊板、安全绳时对作业有很大的障碍，接闪带容易被人为受力变形损坏和存在安全隐患，直接影响接闪带感观质量，也影响建筑物总体立面视觉效果。
浙江诸安建设集团有限公司针对上述质量通病，结合杭州赞成中心工程实际情况，改进现有的施工方法，接闪带采用通常布置、侧面包边结构和粘接固定新方法，经多次论证，得到幕墙施工单位、机电设计单位、德国ＧＭＰ设计专家及相关单位认证同意实施。
该工程闪带安装完成后，能与幕墙石材完美过渡融合一体，成型美观，防腐、防水、防雷效果良好，经防雷办检测一次验收合格，观感质量达到最佳状态。
该施工方法为石材幕墙屋面防雷接闪带施工提供了一种新方法，具有技术合理、质量稳定、安全可靠、工序简洁、提高工效等优点，推广应用具有较高的实用性和社会效益。
1工艺特点
1.1安装牢固，防侧击雷效果较佳
接闪带能直接安装在建筑物的最边缘，解决传统明装接闪带无法靠外墙边缘安装的技术难题，达到建筑物防侧击雷的效果。
1.2焊接工艺性能好，焊接质量缺陷少不锈钢角钢对接采用机械坡口对接施焊，氫弧焊焊接与母材熔合良:好，施工过程中焊接不会产生飞溅而影响石材表面质t。
解决了镀锌圆钢焊接时高温对材料镀锌层的破坏，
杏耀测速登录焊缝无法防腐到位，后续存在锈斑、污染石材的质量通病。
1.3细部接口处理细腻、接闪带成形美观实用
不锈钢接闪带采用通长半暗敷形式，转角处均用４５°角镶接处理，建筑物变形缝采用转角包边加固过渡，跨接采用下沉式半圆型结构，预制伸缩节焊接过渡，与建筑避雷引下线联接处，用螺栓紧固。
不同材质的接头间采用搪锡过渡处理，细部接口处理连接可靠安全，实现接闪带成形美观
1.4施工工序简便快捷，提高工效
在幕墙石材侧板安装完成，即可一次性完成接闪带的安装，减少与幕墙单位工序交叉作业时间。采用粘接工艺，不需安装支架，降低了传统明装接闪带用支架固定，提高施工进度和效率。
1.5防水及感观效果好、使用寿命长
工艺上充分考虑结构防水措施，设计石材厚度为30mm,角钢边缘突出石材约5mm形成小檐口防水，侧缝打耐候结构胶处理，接缝防水效果良好。
接闪带明露厚度只有4mm,对建筑物立面感观效果影响最小，不锈钢材质不会产生锈蚀问题，延长使用寿命。
1.6采用预制组装，减少临边高空作业时间和安全风险
接闪带在屋面预拼装完成，直线段只需留少量的现场接头组接，不用长时间借助吊篮进行悬空施工，减少临边高空危险作业时间，保障施工人员的安全作业，节约人工和降低机械费用。
2施工工艺流程及操作要点
2.1施工工艺流程具体工艺流程见图1。
2.2施工操作要点
2.2.1不锈钢型钢采购及质量要求
(1)304不锈钢型钢的弯曲度、边宽、边厚、顶角、理论重量等性能应符合国家验收标准要求、不锈钢化学成分应符合铬的含量≥16%、镍的含量≥8%、碳的含量≤0.08%的要求。
(2)材料外观质量，型钢应无压扁，外壁光滑，不得有显著的扭曲和变形，表面无锈斑。焊丝材质应与母材同质，包装应完整。
核查材料的合格证产品质量证明文件，进场验收合格方可使用，并应做好验收记录和验收资料归档。
(3)型钢应包装完好无破损。.不锈钢型钢不得与碳钢材料混放直接接触，防止产生锈蚀。
2.2.2型钢的吊装
型钢吊装时应捆绑牢固专人指挥操作，应使用合成纤维吊装带，不得使用碳钢材质钢丝绳，防止产生电化学腐蚀反应。
2.2.3接闪带预制

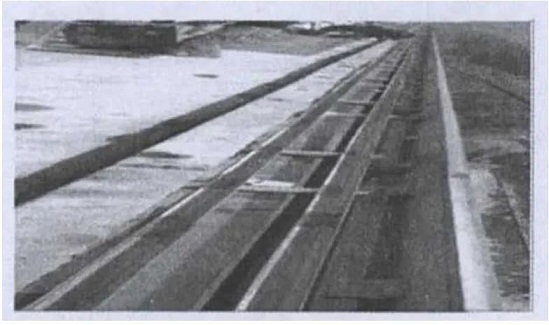

（1）不锈钢接闪带采用通长半暗敷形式(见图2),平面为接闪体，用40x4不锈钢角钢材质半暗敷直接与侧面石材包边安装，环氧树脂胶粘接固定。
