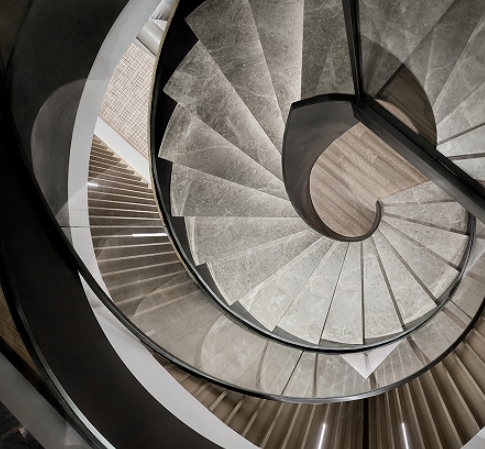

对于旋转楼梯
大家都知道放在空间中
常常是视觉焦点的存在
我们也经常见到各种各样的
旋转楼梯的优秀案例
旋转楼梯图纸你会画吗？
今天小编教你4个步骤
就绘制出一套
标准的旋转楼梯施工图
一起来看看吧~
01收集制图数据
包括建筑层高、楼梯踏步数量、
杏耀测速登录起终踏步的位置、楼梯规范等等。
还要根据单块扇形踏步、固定楼梯出口，以此反推旋转楼梯的平面图。
02核查碰撞和起始
核查碰撞可以根据楼梯规范和这个“判断旋转楼梯是否撞头”的公式，来核查，以此调整平面图。
03立体辅助推敲
利用投影画法画出立面图、核查，之后把CAD平面图，导入SU或其他建模软件，进行推敲与验证。
04 CAD成图表现
确认方案可行后，根据“三视图”的原理，进行施工图绘制。
A、绘制楼梯外框
B、绘制平面图
C、绘制立面图
D、绘制扶手
E、排版、调整
最后，在布局空间进行平面和立面的排版，
杏耀测速登录添加尺寸标注、踏步步数、上楼梯方向符号添加说明等。
