1、设计概况
观音山广场裙房外围护系统设计为框架式石材幕墙系统。系统主要面材及龙骨：
1）石材幕墙外立面形式：敞缝不打胶，缝宽10mm；
2）石材面板配置：30mm厚花岗岩；
3）龙骨：Q235B钢型材，表面热镀锌处理；
4）挂件：M8不锈钢背栓系统，适用于30mm厚花岗岩石材；
5）保温：结构梁及结构柱部位50mm阻热型保温岩棉（A级防火），
杏耀娱乐注册登录容重不小于80Kg/m3单面铝箔；
6）外围护板墙墙体：10mm石膏板+10mm厚纤维增强硅酸钙板（无石棉）+120mm阻热型防火岩棉（A级防火），容重不小于110KG/m3单面铝箔+10mm厚纤维增强硅酸钙板（无石棉），顺序从内到外；
7）防水做法：防水透气膜外加20mm厚防水砂浆；
参考北京大学法学院图书馆外围护体系设计效果
2、设计方案可实施性分析
（1）设计的外侧框架石材与外围护板墙为一体化系统，在幕墙龙骨安装过程中发现，设计幕墙龙骨的高度过大，材料无法满足外围护板墙荷载要求；施工图纸中外围护墙板各层板与结构间无支撑、连接体系，外围护墙板整体稳定性无法保证。
（2）设计采用的防水透气膜主要使用在平屋面及斜屋面工程中，墙体立面的防水施工困难，容易造成脱落及损坏。
（3）经市场调查，石膏板的公称厚度主要为9.5mm、12mm、15mm、18mm、21mm和25mm。
（4）本工程石材幕墙为开缝式幕墙，镶嵌式玻璃周边的洞口导水节点处理困难，渗漏水隐患较大。
（5）本工程外立面设计新颖、玻璃与石材交错镶嵌，外围护墙体作为干挂石材的背衬墙体，错落施工且外墙干挂骨架已经施工。对外围护板墙的运输及搬运施工造成较大影响。给工程的配合及管理带来较大的难度。安全保障措施也是施工难点之一。
3、现场方案优化及图纸深化
3.1外围护板墙支撑体系深化
（1）幕墙形式为大面积石材，小面积玻璃时，护板墙大面积布置，
杏耀娱乐注册登录小面积留洞。
1）竖向方管采用120*60*4.0mm方管，间距3000mm设置，上下与混凝土结构连接。
2）层高大于3m时，于3m的高度处增加一道横向方管，方管规格为120*60*3.0mm。
640 (3).jpg

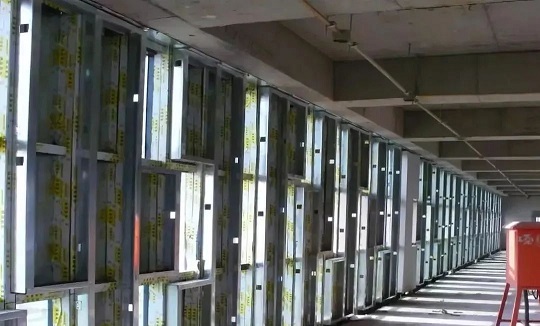

大面积石材小面积玻璃外围护板墙墙体立面结构布置
（2）幕墙形式为小面积石材，大面积玻璃时，护板墙小面积布置，大面积留洞。
1）竖向方管采用120*60*4.0mm镀锌方管，间距1050mm设置，与幕墙立柱同宽度。
2）横向方管采用120*60*3.0mm镀锌方管，间距950mm,根据石材分隔尺寸进行设置。
