20多年前做石材产品时就知道了背倒留1的的工艺要求，但是当时并没有人解释为何要求这么做？做的作用和意义？
只是作为一项工艺纪律工厂要求做必须这么做而已。相信到现在很多石材生产企业和从事很多年石材生产加工的人未必知道这种工艺要求源于那家石材生产企业，这样做的作用和意义。
经过多年的实践总结、思索，将我认为背倒留1的作用和意义阐述给石材同仁们，使这项简单的工艺有了理论依据和支撑，遵守这项工艺的石材企业员工不但知道其然，还知道其所以然。

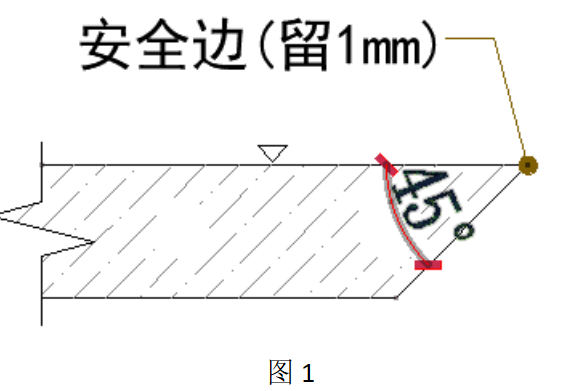

所谓背倒留1，意指做石材产品背倒工艺加工时不管什么石材留1mm的小平台。见图1。
很多的石材生产企业在做板材背倒加工时不会按图1的要求留1mm，即使留1mm，许多员工并不理解和明白留1mm有什么作用和意义？员工认为反正是领导安排这么做的就这么做；领导强调和监督我这么做我就这么加工，领导不强调和监督了，我就懒得留1mm，留不留我认为也没什么问题，无关大局，也没什么益处。
这一切想法和误解都源于对背倒留1mm的作用和意义不清楚导致的。其实背倒留1mm这样做有其一定的原因和道理的。
1、防止背倒时棱崩边、掉角
不管是大理石、花岗石，不管是有裂纹材料还是无裂纹材料，背倒加工时如果不留1mm的小平台，尖尖的棱稍受点外力很容易崩边、掉角。
至于裂纹多的石材，象金蜘蛛、金黄天龙、白玉兰、闪电西班米黄、世纪米黄、金世纪米黄、云朵拉灰、雅博玉等材料、背倒不留1mm的话，100%的绝对崩边，甚至有些崩得根本无法用，只能报废；
还有那些晶体颗粒大的石材，如啡钻、红钻、绿钻、金丝缎、绿星等花岗石材料，背倒不留1mm的话，100%的绝对崩边，甚至有些崩得根本无法用，只能报废；
还有那些松散、较软的材料，象爵士白、雅士白、斯拉夫白、部份卡拉拉白、部份雪花白石材等材料、背倒不留1mm的话，用手碰下或触摸下都会崩边。
如果背倒留1mm的话，这种情况可以大有改观，防止背倒时的棱崩边、掉角。
因此背倒留1mm最大的作用就是防止背倒加工时的棱崩边、掉角。
图2是深圳东塔公寓项目云朵拉灰背倒加工的产品。由云朵拉灰石材属于发散性裂纹的材料，
杏耀登录网址从图2中看出即使留3mm的平台依旧崩边严重。鉴于这种情况，该项目又将背倒留3mm改成了留5mm。
2、便于后续的粘接二次加工
石材产品背倒后还要进行二次的粘接加工。如果背倒后的石材不留1mm的话，二次加工时相粘接的两件板相碰就崩边了，粘接好后产品的胶缝大，而且不好修补，因为崩边处接触面积小，很难补牢，时间长了补胶处极有可能脱落。
在不少用石材装饰的项目里常看到一些阳角粘接的产品粘接处补胶质量差，补胶处胶的脱落，杏耀登陆多是因为这个问题所导致的。图3中的粘接洗手台如果背倒时不留1mm，粘接时较容易崩边。
3、保护产品安全，减少转运、长途运输损坏
背倒产品不留1mm，尖尖的棱在产品转运过程中，产品长途运输时，板与板之间的相互挤压，撞击是很容易崩边的。留了1mm后，可以减少产品转运、长途运输的损坏，提高产品的安全性。
图4中可以看出背倒留1mm的产品如果上下双边都做了背倒加工时，朝下的一边不采取特别保护措施的话，很容易崩边的。这个措施包括背倒留1mm台阶，用珍珠棉或背皮包裹保护措施。图4中的背倒处用背皮保护，防止背倒棱的崩边。
关注微信
