石材产品加工中需要加工R转角，一些R转角是为了磨边使产品好看，但也有些R转角是有其特殊作用，必须加工的，否则会导致产品的破损、断裂，对使用者造成伤害。

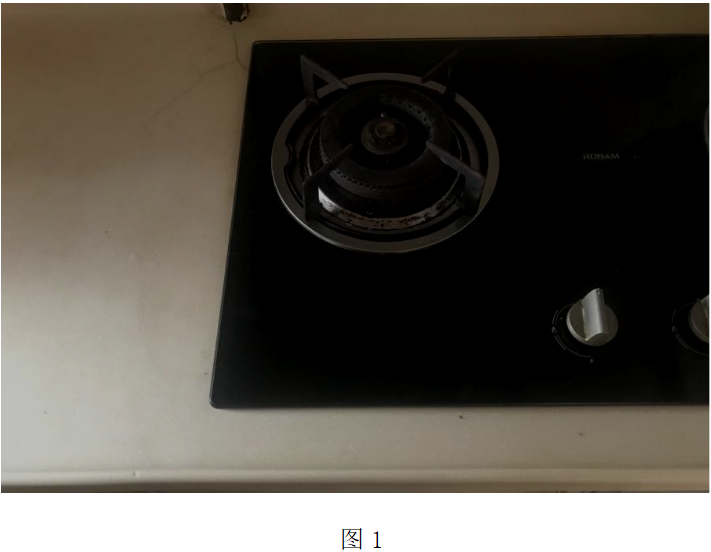

图1为整体厨柜从液化灶开口处开裂的图片。那末小小R转角究竟有什么作用呢？本文从分析恒大地产的一款台面板产品阐述这个道理。
1、内R转角的作用
图2为恒大地产这些年加工数量很多的一款卫生间台面板产品，加工时大量的产品从A处断裂，杏耀登陆使工厂这种台面板断裂多导致报废。
因为恒大地产是不会接受断裂修补的台面板的。这种产品断裂是有其内在的原因的。
一是因为右端过于细长，和左部分比例差别大，导致产品搬运过程中由于力的不平衡、受力不均匀断裂；二是因为A点是尖角，应力过于集中在此处，由于应力集中导致产品断裂，这是这种台面板断裂的主要原因。
依据应力集中理论当受力构件由于外界因素或自身因素几何形状、外形尺寸发生突变而引起局部范围内应力显著增大的现象，应力集中出现时接头局部区域的最大应力值比平均应力值高，改变了周围的力的平衡，产生应力差。图1中应力集中点主要为A、B、C三点处。
依据恒大卫生间台面板的形状很容易判断出该产品的应力集中在A直角转角处、B圆孔处、椭圆孔C处。见图2。
依据应力集中理论知道A、B这三点是这块台面板高应力集中区，如果不采取合理的加工工艺，极易从A、B、C三处断裂。
实践经验也充分证实了应力集中对恒大这款台面板的影响，这个产品在生产加工，施工安装中发生断裂处均是从A、B处断裂的，尤其A点是应力集中的关键点，更易断裂。
图2中恒大卫生间台面板断裂的原因分析：
（1）应力过于集中导致
从图2分析知道，A点是个直角点，加上水刀机切割产生的毛刺很多，
杏耀登录网址使这外区域的应力高于其它地方。这种台面板多从A点断裂。B点是类似A点一样的道理，也是应力集中点，这种台面板也会从B点处断裂。
（2）直角是最脆弱的地方
从图2的结构分析，由于台面板是直角转角，没有过渡的圆弧段来联结悬挑出去的那段，导致了该台面板产品极易沿着过A点的垂直方向断裂。
（3）重力剪切作用的结果
从图2的产品结构分析，无论这件台面板是立着放，还是平着放，在受到重力（剪切力）作用后（这种产品结构相当于材料力学上的悬臂梁），沿着A点直方向作剪切滑动，从而导致该台面板产品从A点处断裂。
根据应力集中消除的理论：可采取消除尖角、改善构件外形、局部加强孔边以及提高材料表面光洁度等措施。
对于类似图2的台面板减少断裂、破损的改善措施如下：
改善直角转角内R角的三种建议：将A点设计成R5圆角（图3），R10圆角（图4）、R30圆角（图5）。从改善效果看R30圆角更为合理，因为这种做法增大了悬出部分与左边部分的联结力，将两者联结更加牢固。
从产品实际的加工、检测得到了充分证实。但设计成R30圆角，由于设计结构发生了较大变化，对产品的外观效果的影响。
图4中将直角设计成不小于R10的圆角，减少应力集中在直角拐角上。考虑到产品的美观度及过大的转角对产品结构改变太大，影响产品效果，把A处直角设计成R10的圆角更合理。
