石材幕墙石板材与立柱（横梁）怎样连接？

石板材用于饰面装修历史悠久，应用范围广泛，且具有独特的装饰效果。以前石材饰面施工基本工艺是湿贴，由于工艺落后，在外部环境影响下，板材不断热胀冷缩，石材与基材粘接力下降，甚至可导致石材面板脱落，同时由于采用砂浆粘贴，一旦水进入粘接部位后再排出，将砂浆溶融析出形成泛白。于是石材面板干挂工艺应运而生，石板材干挂应用范围很广，即可用于墙面（柱）干挂石板饰面板，也可用于建筑幕墙石材面板安装，其安装工艺是一致的，仅是安装结构体系不同而已。经常采用的工艺有：钢销式、通槽式、短平槽式（孤形短槽式）、背栓式等。

金属与石材幕墙需要满足哪些一般规定？

1、金属与石材幕墙的设计应根据建筑物的使用功能、建筑设计立面要求和技术经济能力，选择金属或石材幕墙的立面构成、结构型式和材料品质。
2、金属与石材幕墙的色调、构图和线型等立面构成，应与建筑物立面其他部位协调。
3、石材幕墙中的单块石材板面面积不宜大于1.5m2。
4、金属与石材幕墙设计应保障幕墙维护和清洗的方便与安全。

石材幕墙的深化设计的必要性

目前幕墙干挂石材设计，设计单位通常只提供立面分格形式和少量节点图，其细致程度无法达到依图施工的程度，因此，石材板及相关的干挂体系的深化设计工作就非常必要，这项工作一般由挂板施工单位负责。由于其技术水平的参差不齐，许多石材工程甚至没有相应的力学计算和现场试验验证，石材及干挂体系的选择和确定均依据日常的施工经验进行，很有可能造成强度不足的危险隐患或强度过大的材料浪费。干挂石材的设计必须按照相关规范，依严格的程序进行，其力学计算结论要与现场的力学性能试验结果相吻合。本文根据石材幕墙工程施工及设计的工程实践，从石材、龙骨、挂件的材料的选择、物理实验性能、力学计算、模拟实际情况的现场受力性能实验、施工图设计等各个阶段，介绍干挂石材的全过程设计。

金属与石材幕墙安装施工的一般规定？

一、安装金属与石材幕墙应在主体工程验收后进行。
二、金属与石材幕墙的构件和附件的材料品种、规格、色泽和性能应符合设计要求。
三、金属与石材幕墙的安装施工应编制施工组织设计，其中应包括以下内容：1、工程进度计划；2、搬运、起重方法；3、测量方法；4、安装方法；5、安装顺序；6、检查验收；7、安全措施。

金属与石材幕墙安装施工有哪些准备工作？

一、搬运、吊装构件时不得碰撞、损坏和污染构件。
二、构件储存时应依照安装顺序排列放置，放置架应有足够的承载力和刚度。在室外储存时应采取保护措施。
三、构件安装前应检查制造合格证，不合格的构件不得安装。
四、金属、石材幕墙与主体结构连接的预埋件，应在主体结构施工时按设计要求埋设。预埋件应牢固，位置准确，预埋件的位置误差应按设计要求进行复查。当设计无明确要求时，预埋件的标高偏差不应大于10mm，预埋件位置差不应大于20mm。

幕墙石材物理性能试验

在为一个工程项目的石材做试验建立设计指标时，必须取能代表所用石材的试样，或者直接从将要用于建筑物的石材中挑选试样。干挂石材的物理性能主要包括弯曲强度、断裂模量、压缩强度、吸水率及体积密度，这些指标均可通过标准试验方法获得，而相应的标准中都有指定的最小物理性能指标。

干挂石材石材加工详图设计的内容

石材安装立面图及节点大样图经建筑师批准后，即可按石材安装立面图上的石材尺寸分格及节点大样图的细节进行加工详图设计，该详图即通常所说的石材加工单。在确定干挂石材的具体形状及加工尺寸时，须反复核实以确保万无一失（尤其在采用较为昂贵的进口石材时）以免造成巨大的经济损失。

干挂石材石材节点大样图设计的内容

对建筑物的拐角、窗口、屋檐、及其它复杂部位石材的形状、尺寸及连接方式，应单独设计干挂石材节点大样图，以表明这些部位石材的实际情况。

石材幕墙石材烧面怎么处理？

烧面处理是在石材的表面用丙烷气体和高压空气混合所产生的高温火焰（1800摄氏度左右）急速加热，使表面数毫米厚范围内产生粗糙的表面质感。
用火焰喷烧表面产生粗糙面的原理都是利用石材构成矿物质的热膨胀差异特性。
在进行烧面处理之前，应先将石材加以粗磨，在研磨后才能进行烧面处理作业。另外，喷火器的移动路线会在石材表面出现加工时的方向性，因此在加工前应在石材的背面标注加工的方向，以使烧面处理完成后石材表面的方向性一致。
用烧面处理石材表面的原理，是使构成花岗岩的石英和长石等矿物质产生龟裂，致使石材的表层受到损伤，因此要求采用烧面处理的石材板应具有足够的厚度。
用烧面处理后的石材表面，用喷气抛光轮对烧面的微细凸出部加以研磨，增加石材色调浓度。

石材幕墙石材的贮放要求有哪些？

1、岩盘在造山运动后受到预压力，在开采石材时该预压力被释放，使得石材逐渐开始膨胀。含有预压力的花岗岩及大理石的膨胀速度在最被时很快，石材贮放时应有一定间隙。
2、石材应贮放避雨淋处。
3、石材不宜与有色物紧靠，以免污染。
4、远离油污。
5、存放在不易硬物碰撞处。
6、不宜阳光下曝晒，放在屋外曝晒时很容易产生剥离的现象。

石材幕墙装饰的优点

1、天然材质、光亮晶莹、坚硬永久、高贵典雅；
2、耐冻性：石材在潮湿状态下，能抵抗冻融而不发生显著之破坏者，此性能称为耐冻性。岩石孔隙内的水份在温度低到摄氏零下20时，发生冻结，孔隙内水份膨胀比原有体积大1/10，岩石若不能抵抗此种膨胀所产生的力量，便会出现破坏现象；
3、抗压强度：石材的抗压强度会因矿物成份、结晶粗细、胶结物质的均匀性、荷重面积、荷重作用与解理所成角度等因素，而有所不同。若其他条件相同，通常结晶颗粒细小而彼此粘结一起的致密材料，具有较高强度。

石材幕墙石板面材间接缝的形式

石材幕墙石板面材间接缝可以采用填缝，也可采用敞缝。填缝必须采用石材幕墙接缝用密封胶，以防密封胶污染石材。敞缝时要注意风压平衡，即在花岗石内侧设衬板以平衡风压，美国建筑铝制品协会出版的《铝幕墙设计指导手册》指出：“这样室外和建筑物内部空气压力差的产生部位，不是在外壁表面，而是在内侧空气隔墙部位。因此，这道空气隔墙绝不能象简单的气密薄膜一样，而是要具有结构作用，以能承受风荷载的形成的压力”，即石材幕墙采用敞缝设计时，内壁要和外壁等强，这样就要花费近似两倍外壁的费用，只有当内壁是剪力墙时可考虑采用，但还必须注意开口构造应采取能防止重力、动能、毛细、表面张力等作用使水进入的构造措施，这样做对无墙壁部分是不经济的。

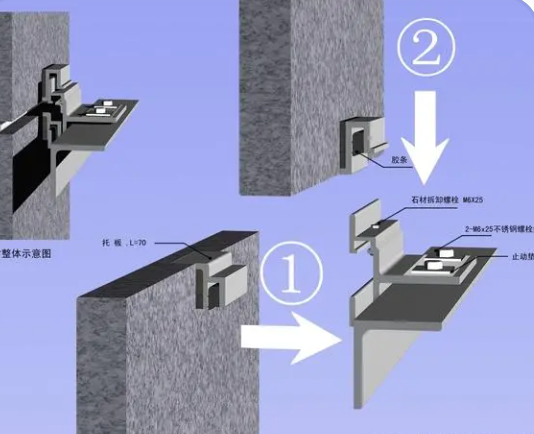

石材幕墙背栓式连接有什么优势石材幕墙背栓式连接有什么优势

由于背栓仅是石材与连接件的紧固件，这样它就可以按照连接部位不同，杏耀平台集团杏耀平台集团设计成各种型式的连接件，对各种异型部位有其独特的效果，而各种勾型连接件由于直接连接石材和结构体系，只能用于平直部位，一旦遇到上下收口部位和转角部位就不能适应其变化多端的要求，有时不得不采取在石材板背面开斜槽的方式，由于斜槽连接受力最大部位为尖角，往往由于尖角破坏导致连接失效。
石材幕墙连接技术已非常成熟，使石材幕墙能在任何建筑、任何高度、任何部位、任何立面构造上使用，各种连接技术可混合使用，即不仅一幅幕墙上可使用多种连接方式，即使一块面板材的两端也可根据需要选用不同的连接方式，如一端用槽勾式，另一端用背栓式。

干挂石材幕墙施工工艺施工材料要求

1、石材：根据设计要求，确定石材的品种、颜色、花纹和尺寸规格，并严格控制、检查其抗折、抗拉及抗压强度，吸水率、耐冻融循环等性能。
2、合成树脂胶粘剂：用于粘贴石材背面的柔性背衬材料，要求具有防水和耐老化性能。
3、玻璃纤维网格布：石材的背衬材料。
4、防水胶泥：用于密封连接件。
5、防污胶条：用于石材边缘防止污染。
6、嵌缝膏：用于嵌填石材接缝。
7、罩面涂料：用于大理石表面防风化、防污染。
8、膨胀螺栓、连接铁件、连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件的质量，必须符合要求。

金属与石材幕墙工程骨架安装的具体要求有哪些？

（1）金属与石材幕墙的骨架最常用的是钢管或型钢，较少采用铝合金型材。当采用钢型材时，立柱和横梁的截面主要受力部分的厚度不应小于3.5mm。当采用铝合金型材时，其截面主要受力部分的最小厚度，立柱和跨度大于1.2m的横梁为3mm，跨度不大于1.2m的横梁为2.5mm。铝合金型材骨架的安装要求与构件式玻璃幕墙相同。以下骨架安装是指钢结构骨架。
（2）金属与石材幕墙的框架安装前，应对进场构件进行检验和校正，不合格的构件不得安装使用。在进行测量放线、墙面基体偏差修整及预埋件调整增补后，先将立柱上墙安装。
（3）幕墙构架立柱与主体结构的连接应有一定的相对位移的能力。立柱应采用螺栓与角码连接，并再通过角码与预埋件或钢构件连接。立柱可每层设一个支承点，也可设两个支承点。在混凝土实体墙面上，支承点可加密。砌体结构上不宜作支承点，需要设支承点时，宜在连接部位加设钢筋混凝土或钢结构梁、柱。
（4）上下立柱之间应有不小于15mm的缝隙。
（5）幕墙横梁应通过角码、螺钉或螺栓与立柱连接。螺钉直径不得小于4mm，每处连接螺钉不应少于3个，如用螺栓连接，不应少于2个。横梁与立柱之间应有一定的相对位移能力。
（6）横梁安装时，应将横梁两端的连接件及垫片安装在立柱的预定位置，并应安装牢固，接缝严密。
（7）立柱、横梁安装的轴线、标高以及相邻两根立柱的距离偏差均应符合规范要求。
（8）幕墙钢构件施焊后，其表面应采取有效的防腐措施。

金属与石材幕墙工程技术规范的适用范围？

本规范适用于下列民用建筑金属与天然石材幕墙（以下简称石材幕墙）工程的设计、杏耀平台集团制作、安装施工及验收：
1、建筑高度不大于150m的民用建筑金属幕墙工程；
2、建筑高度不大于100m、设防烈度不大于8度的民用建筑石材幕墙工程。

金属与石材幕墙的防雷设计应符合的规定？

1、在幕墙结构中应自上而下地安装防雷装置，并应与主体结构的防雷装置可靠连接；
2、导线应在材料表面的保护膜除掉部位进行连接；
3、幕墙的防雷装置设计及安装应经建筑设计单位认可。

石材幕墙通槽通长勾的勾与槽连接配合设计的处理

石材幕墙通槽通长勾的勾与槽连接配合设计要求：沿板上、下边通长开槽，一般槽宽取7mm，槽深取15~17mm，这样取值是按勾厚4mm，勾锚入槽10~12mm考虑的，通长勾勾长一般取比板宽两端各减5mm考虑。
从破坏情况分析，通槽通长勾破坏时石材沿槽底向下剥离，剥离角随石材强度而异，石材强度高，角度小（即剥离面积大），石材强度低，角度大（即剥离面积小）。由于通长设勾，总的剥离面积等于板宽乘剥离深度，剥离面积大，受力特别有利，但勾的用料较多。从以上分析还可看出如果槽开得很深，剥离深度不会随开槽深度而相应改变，即槽深比勾锚入深度大于5mm以上后，会减少剥离面积，减少抗剪承载能力。

干挂石材幕墙施工需达到的作业条件

1、检查石材的质量、规格、品种、数量、力学性能和物理性能是否符合设计要求，并进行表面处理工作。
2、搭设双排架子处理结构基层，并作好隐预检记录，合格后方可进行安装工序。
3、水电及设备、墙上预留预埋件已安装完。垂直运输机具均事先准备好。
4、对门窗已安装完毕，安装质量符合要求。
5、对施工人员进行技术交底时，应强调技术措施、质量要求和成品保护，尤其是架子拆除时，不得碰撞已完成的成品。大面积施工前应先做样板，经质检部门鉴定合格后，方可组织班组施工。
