1，敲击式、旋进式、双切面、防松式等背栓特点分析
2，H型、耳型、子母型铝合金挂件受力比较
3，子母挂件设计的要点
4，如何确定背栓孔位的边距和间距
5，室内板材背栓干挂案例鉴赏

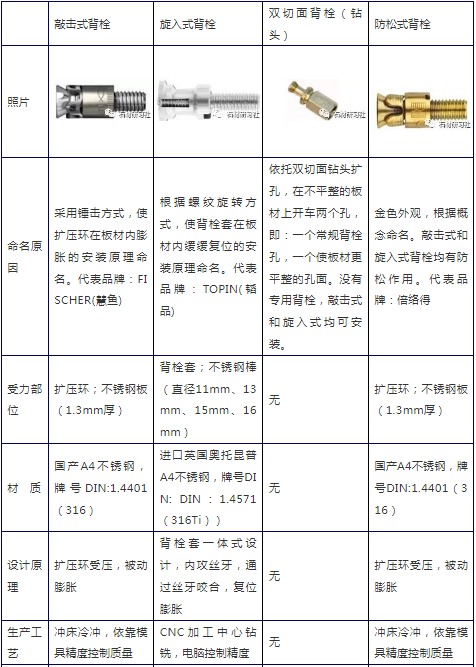

一，敲击式、旋进式、双切面、防松式等背栓特点分析
二，H型、耳型、子母型铝合金挂件受力比较
三，子母挂件设计的要点
1，在设计铝合金挂件时，务必注意可调、牢固、安装方便等原则
2，如下图3位置：对穿孔最好为挂件的中下段，避开与子挂件螺杆的碰撞。
3，如下图4位置：务必注意此处棱角，不能和背栓螺杆碰撞，此时选择合适长度的螺杆尤为重要。石材研习社（IDstone5a）
4，如下图5位置：注意调节孔位置的布局，
杏耀测速登录最好已两个为宜。此次的铝挂件厚度适当增厚2mm。
5，如下图6位置：务必设计公差调节孔，当安装突出的背栓套突出板材平面后，可以通过此位置调节。达到挂件和板材都是整个面受力。
四，如何确定背栓孔位的边距和间距
确认边距及间距表格
如下表格：
注意：
1，板材的强度与厚度，弯曲强度不小于8兆帕可参考如上表格。
2，对于洞石、砂岩板材厚度需适当增加，如：40mm以上厚度。
杏耀测速登录需要通过测试板材和背栓的实际拉、剪力，来确认具体开孔位置。
五，室内板材背栓干挂案例鉴赏
