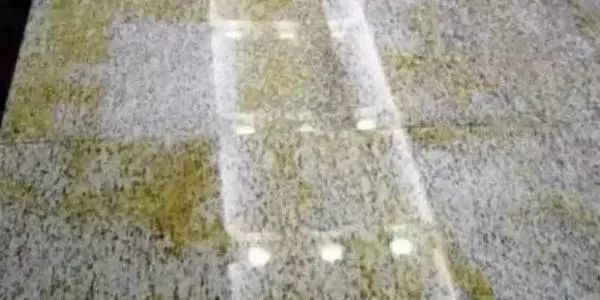

胶粘剂对石材污染的表现
用于石材的胶黏剂的污染,分为结构性、非结构性胶黏剂污染和密封胶黏剂污染。结构性胶黏剂污染主要为环氧胶黏剂及改性环氧胶黏剂污染,表现为胶体浸染石材,胺类过多少板(变黄),稀释剂迁移、胶斑、变色、老化;而密封胶的污染主要是硅酮密封胶中的液体迁移、沾染污垢、胶体斑痕(迹)、石材泛白褪色、胶体劣化粉化。非结构性胶黏剂的污染主要有胶斑(痕)、褪色及稀释剂迁移等。
胶黏剂对石材污染的原因
1、石材结构性胶黏剂污染原因 使用环氧类胶黏剂时,拌和的固化剂通常为胺类,如果拌和得不充分或固化剂过多,粘结石材后,杏耀登录胺类游离物渗出石材黏结处,遇空气逐渐氧化变黄,这在浅色、白色石材装修上最容易出现,尤其是传统石材名品--卡拉拉白、汉白玉的加工、填补、装饰时最为明显。2、石材密封胶的污染原因 石材密封胶的污染及劣化,一般表现在室外石材干挂立面时,石材与石材之间的密封胶;石材与金属幕墙之间的密封胶;石材与建筑物主体结构如混凝土之间的密封胶对石材的污染。室内则表现石材与石材,石材与陶瓷,石材与木材,石材与混凝土之间的密封胶污染和劣化。与石材装修密切相关的密封胶现在使用最多的是硫化硅酮密封胶。这种胶的污染表现为密封粘接时未做好防护石材装饰面,而将密封胶粘在石材装饰面上。再就是密封胶的劣化,硅酮密封胶劣化的概率一般很小,主要是它比较耐候,而其他胶就相对差一些,经风吹、日晒、雨淋、高温等,原本密封得很好的胶,出现粘手,软化,风蚀……失去密封作用,这些失效的胶还会在外力的帮助下,扩散玷污石材,并且依靠黏性粘住尘土、植物,在石材墙面上形成污染。
有些密封胶中含有少量、不能硬化的低分子量物质也会渗入石材缝隙两边,形成污染带,宽可达几公分。
石材密封胶污染石材具体表现为如下此方面。
(1)液体迁移 是指液体(增塑剂,未反应或不反应的聚合物,抗氧化剂或其他液体成分的添加剂)由密封条扩散到多孔或微孔的石材中,环绕密封接口形成- 条暗的带状条纹(看起来像湿的带状条纹)。浸润有液体的带状条纹会由接口向外延伸几个皇米个月个厘米。任何液体的迁移不论其性质如何都会在干燥的石材上形成湿的带状条纹,而增水性液体则会在潮湿或湿润的条件下使石材具有看起来像干的带状条纹。已经浸湿润了液体的多孔性石材,如花岗岩、大理石,除非液体扩散得过多而在表面形成了一层满 膜,或迁移的液体是水性的且分子量较大时一般不会吸引和留住污物(如灰尘)。
液体迁移的范围和速度主要取决于密封胶的成分,其次取决于其固化的化学原理,一般看法相反,密封胶聚合物的化学性质对液体迁移的程度影响较小或没有影响,因多各种密封胶都会观察到液体迁移:油性--树脂性油灰、丁基橡胶、丙烯酸、聚硫化物、聚氨酯、聚醚改性硅胶和硅胶等。在大理石上低模量单组分聚酯密封胶会产生严重液体移。液体迁移的范围和速度与密封胶分泌出的材料黏度有关,迁徙的液体黏度较低,液化迁移的范围和速度就较高,例如低黏度增塑剂就比高分子量的增塑剂在石材中迁移的快远。高分子量的增塑剂有两个缺点:①一旦高分子量的增塑剂迁移到多孔石材中,就会因在浸润有液体的石材上沾染污垢而造成很不好看的污斑;②高分子量液体的迁移速度常营会因密封胶内有低分子量的物质作为“载体”而加快。石材的空隙率和颜色也是液体迁移范围和可见度的重要因素。孔隙越小液体迁移的速度和范围越大。浅色的石材,如大理石、石灰石和花岗岩很容易因液体而褪色。非天然石材也会发生液体迁移现象。
(2)沾染污垢 是指悬浮颗粒在密封胶表面的聚积。在固化了的密封胶表面沾染污垢大致有3种机理,即残留黏性、液体扩散和物理吸附。第一,如固化的密封胶残留黏性大,灰尘颗粒将以和压力粘接同样的机理粘在密封胶上。灰尘的聚集和风化最终使密封胶表面变成不粘的表面。同在固化时沾染污垢的情况一样,因残留黏性而使灰尘粘在密封胶上时不能用清洁表面的办法去除。表面的残留黏性可能是由未反应或不反应的聚合物造成的,它们会因不充分固化而造成从双组分密封胶搅拌不均匀或某些过了有效期限的单组分密封胶所观察到那样。第二,显示液体迁移人多孔性石材的密封胶一般也有一层滞留松散灰尘的表面薄膜,中等/低模量的烷氧基固化的硅胶污垢沾染严重,这层灰尘薄膜易刮掉。在这种情况下提出的灰尘吸附和滞留机理为灰尘颗花流积在液体薄膜上并逐渐完全被液体盖上,由于大多数增塑剂和其他迁移的液体性质是憎水的,所以侵入的灰尘不能被雨水冲掉,因而逐步形成一层厚的油膜。一般这种表面污染可在表面清洁时去除,要用一种柔性的洗洁剂或溶剂。第三,物理吸附沾染污垢的机理是被了解最少的,一般为同表面静电荷有关。最近发现在被表面活性剂或导电添加剂污染的密封胶上,表面静电荷起的作用不大。物理吸附可能同密封胶聚合物网络有关,密封胶的表面硬度越低,沾染污垢的可能性越大。
虽然沾染污垢的机理大多数同聚合物的种类无关,但污垢的滞留同密封胶的风化有关。
杏耀登录不耐久的密封胶表面会逐渐损坏,这种损坏也会除去污垢。
还有在密封胶表面微生物的滋长也会大大促使污垢的沾染,如带有霉菌斑密封胶。
(3)体斑纹 是指悬浮颗粒聚积在液体中由密封胶迁移到石材的区域上并在墙面上形成分散的条状斑痕。乍看起来,液体斑纹同一般的灰尘(或残留物)流淌的斑痕从外观上看十分相似,并常常彼此混淆,但当用物理方法清洁后,液体斑纹通常比-般灰尘(或残留物)流淌的斑痕重新出现得快,这是因为在石材上残留的液体通常不能用普通的清洁技术去除的缘故。
产生液体斑纹的持续时间取决于密封胶的成分和液体的水溶性及风化性。密封胶成分中自由液体越多,这种现象发生得越快且维持时间越久。大多数由密封胶分泌出来的自由液体是增水性的和烟溶于水的,但有些有机液体风化性能差,并且能分解成低分子量的成分而能溶解在水中或在水中乳化,随后被雨水冲走。尽管如此,雨水能作为一般物理作用力使液体分散,在分解前就使液体斑纹就变得很容易看出来。有些有机增塑剂,例如二辛基酯二甲酸当暴露在紫外线和潮气中是会很快分解,而一些有机增塑剂,例如氯化烷在环境中是十分稳定的。含有能风化的液体会显示出有周期性的液体斑印,在夏天扩散会增加,有一些石材的有机液体因环境的原因会比其他液体补充得快。
(4)泛白 泛白是指有些有机密封胶表面随着风化而变白,这是由于有机聚合物分解或变质使密封胶表面变粗糙或空隙率增加而引起的。有些密封胶成分风化得很厉害,有些有机材料能都从表面析出而只留下无机材料的填料,一般是碳化钙,所以就使原来是黑色或棕色的密封胶变成了不均匀的淡灰色或米色。虽然聚乙烯或硅酮密封胶不会发生泛白,但聚氨酯密封胶常会泛白。有些聚氯酯密封胶容易发生一种因为雨水冲去泛白表面造成的淌白现象。在聚硫化物密封胶,特别是棕色或青铜色的硫化物密封胶上较少观察到泛白现象。不仅是因为这种颜色上易于检测出泛白的现象,而且看起来还因为有一些颜料起了光敏材料的作用。通常在大多数有机密封胶中含有的抗氧化剂和紫外线吸收剂能延缓表面的破坏,在仔细配料和使用了耐久性的有机聚合物如改性聚醚硅酮密封胶时,泛白也都能发生,也会不同程度污染石材。
