一、石材可见病变及分类
所有的石材，只要暴露于大气当中，就会出现病变现象。为了很好保护历史文化遗产，特别是为保护好和天然石材有关的历史文化遗产和现代建筑，意大利有关研究机构按照NORMAL 1/85规范中的定义，根据各种病变对石材产生的作用，将天然石材上出现的病变现象做出了如下分类，并注明了每一种形式病变的相关定义。
1 条件没恶化类
（1）色彩改变（chromatic alteration）：决定颜色的参数中石材的成份发生天然变化。一般会扩展到相关整个岩石，如果改变是局部的，则被称作色斑（Macchia）。
（2）色斑（staining, chromatic alteration）：材料的特定的自然成分（在大理石上黄铁矿的浓缩）或外部材料（水、金属材料氧化产品，有机物，涂料等）在相关表面局部着色。
（3）铜绿（Patina）：与特殊现象无关的表面的自然变异，并让人感觉到材料的原始颜色发生了变化。
2 材料损耗类
（1）侵蚀（surface erosion, surfacereduction, roughening）：大多数情况下是密实性表面上材料的移除。
（2）差别侵蚀（differential erosion]）：明显表现出石材构成或典型结构上的不均匀性。
（3）点蚀、剥蚀（pitting）：形成大量的相邻的盲孔。孔主要是半球形的，直径最大有几毫米。
（4）蚀窝、蜂窝式衰变（alveolization, honeycomb, cavernous decay）：形成空槽状，尺寸有大有小，又称小泡小窝，常常是相互联通，分布不均。
3 形貌损坏类
（1）分解（disaggregation , granular disintegration, crumbling）：材料形成粉状或极小碎屑脱落而剥离。
（2）片状剥落, 鳞落（exfoliation, contour scaling, flaking）：形成一块或几块薄片，厚度非常小。
（3）掉皮（scaling, spalling）： 常常是随着原状材料的不断分解，形状不规则的、厚度不均匀的薄片发生分离。
（4）分离（detachment）：材料表面各层之间或上层与下层之间不断的分解，一般都是预示着这些层会脱落。在石材上，分离的部分根据结构和纹路特征常常具有特定形状，如剥落、鳞落、结壳。
（5）损耗，缺失（loss）：三维构件缺失（如雕像的手臂，古罗马两耳细酒罐的耳朵、浮雕装饰的片段等）。
（6）空穴、孔隙（lacuna）：主要是随着两维的发展所缺失的部分（如部分灰泥和部分绘画或部分灰浆或陶瓷饰面部分，马赛克镶嵌物等）。
4 次生产品
（1）结壳、次生硬壳（incrustation, secondary crust）： 一般是有限扩展型致密性增大，增大方向即平行于表面也垂直于表面，后者会具有钟乳石状或石笋状。
（2）表面沉积（dust, soot）：各种性质的外来材料，如粉尘、松土、鸟粪的沉积。一般讲不会粘附在底层材料上。
（3）硬皮（crust, gypsumskin, calcium sulphate skin）：石材表面层的改性。厚度不一，一般是硬的，在形态特征上与底层区别很大，特别是在颜色上。当底层出现风化或粉末化时，表面层会分离。
（4）风化（efflorescence, efflorescing salt）：在表面形成盐，一般为带白色和结晶状或粉末状或丝状。
（5）薄膜、涂膜（coating film, surface treatment）：非石材的物质之间结合在一起的、透明的或半透明的表面层（例如翻新的绘画涂膜，保护膜或起美化作用的膜、草酸膜）。
（6）生物硬壳（biological crust）：几乎全部为微生物构成的均质的薄层，密度、颜色可变，根据环境条件与底层结合在一起。
（7） 生物寄生（plants, climbing plants）：显微镜下可见的底层的植物性有机物（如苔藓、海藻、地衣、草、高级植物）。
5 强度降低类
（1）变形（deformation, bowing）：材料外形或形状在整个厚度上发生变化。
（2）起鼓（detachment）：材料局部表面抬起，形状和密度可变。
（3） 断裂或裂纹（cracking,splitting）：造成局部互移的材料的连续分解。
（4）下面列出了哪一种形态的病变容易发生在那类石材上。
① 色彩病变：彩色沉积岩，岩浆岩和绿色变质岩；
② 污斑（污渍）： 带有硫化铁纹理的变质岩；
③ 铜绿：变质岩；
④ 侵蚀：沉积岩、碳酸盐成分的变质岩（所有大理石）；
⑤ 差异侵蚀：细层理或细纹理的沉积岩，纹理变质岩；
⑥ 凹窝、蜂窝：不均匀性结构的沉积岩；
⑦ 分解和粉化：所有岩石，特别是硅酸盐水解的岩浆岩（花岗石，花岗闪光岩等）、胶结剂溶解的碎屑沉积岩，一些方解石晶体溶解的变质岩（大理石）；
⑧ 鳞落：细层理或薄片沉积岩，片理非常发达的变质岩；
⑨ 剥落：变质岩（花岗石，花岗闪光岩）、化学析出的致密沉积岩；
⑩ 分离：变质岩（所有花岗石）、碎屑沉积岩、片理变质岩；
硬皮（结壳）：碳酸盐成分的沉积岩和变质岩；
变形：切割成大板材的变质岩；
起鼓：碎屑沉积岩；
断裂：所有岩石，特别是那些有碳酸盐成分的变质岩。
二、大理石花岗石等天然石材地面和墙面的清洗等维护措施
1 清洗、上光和再抛光
铺装好石材饰面后，在使用过程中，要经常进行清洗和上光处理，有时甚至还需要再抛光，以使石材抛光表面艳丽色彩持久不变。
清洗是一种整体处理，目的是为了从天然石材表面清除杂质、结壳和沉积物。而通过打蜡来增加光洁度的上光处理，会增加天然颜色效果，最后达到保护表面不会因时间长而发生天然变质蜕化的目的。打蜡上光是对室内铺装的抛光大理石地面是最好的保护。
按照行业标准，对大理石和花岗石的清洗处理方法是不一样的。清洗处理方法因石材不同而异。用机械方法（例如刮刷）清除了杂质后，一般就建议用中性（pH值为7）清洁剂按用于新地面的浓度在水中稀释后进行清洗。在清洗天然石材时，注意：
（1）绝不能对大理石使用酸性产品（例如酒精或盐酸），因为酸性产品有腐蚀作用，会使大理石表面失去光洁度变暗并变粗糙。变性酒精（那种玫瑰色的）的pH在5?6之间，而由于是柔和的酸，就绝不应当当做洗涤剂用于石灰石质天然石材，如大理石、玛瑙石、板岩、石灰华和砂岩。由于酒精会腐蚀白云石，时间长了，它就会破坏抛光效果。同样，醋和柠檬汁也是这样，即使被稀释也不能用于石灰石质石材。当大理石和所有石灰石质石材有严重的污渍时，而只用中性清洁剂则无法清除时，那就应当使用碱性氨水。
像花岗石、片麻岩、蛇纹石、片麻岩、石英石这样的硅酸盐质石材，对家庭清洗用的酸，如盐酸类（硫酸类）的强度是相当大的。任何时候，建议只在特殊情况下才使用这类酸，并且要先试着用其他所有不强的去污剂清除污渍，实在不行，再用这类酸。
对任何天然石材都不能用氢氟酸，因为氢氟酸会完全溶化构成硅酸盐质石材的石英，也绝不能使用磷酸。至于说到盐酸，有时候会破坏颜色或使硅酸盐质石材起鼓。
绝不能使用除水垢剂：大理石、石灰华、板岩、玛瑙石这些石材的成分几乎都是石灰石，并且只要白云石溶化掉就会形成凹槽。为防止在地面和内饰面上形成石灰石水锈（结壳），预先进行表面预防处理是最保险的措施。一般来讲，由于自来水的硬度，会在洗澡间形成石灰石沉积，在这种情况下，就需要在铺装同时进行表面憎水-油处理，以防止石灰石结壳。花岗石、蛇纹石、石英石，它们是非石灰石的，全由硅构成，因此没有防止结水垢的问题。从化学角度看除水垢剂属强酸。
在个别情况下，对大理石也可以用酸，例如石灰石光晕只能用酸溶掉。在这种情况下，一般就要用极其弱的酸，如柠檬酸或用极多的水稀释的变性酒精清除，并立即用水清洗以止住腐蚀反应。总之，除水垢剂不能做为日常使用的去污剂，只有污渍非常明显时才能使用。
而硅质岩石，如花岗石、蛇纹石、片麻岩、石英石耐普通酸的强度很大。有时使用酸度很强很浓的酸，但目的并不是清洗，而是用来恢复损坏很严重的花岗石地面用的，也就是通过腐蚀作用和消除作用来恢复原状地面，即材料表面的原始颜色。使用前必须慎重进行相关咨询。
如果地面处于人流密集地段，就要用水和中性稀释的非酸性的或非强碱性的去污剂每天反复冲洗。特别要注意的是要清除一些外部带进来的砂质的、磨削性的材料。在重新启用地面时，一定检查是否完全干燥。定期通过打蜡进行人工抛光或机械抛光，同时也会有保护原始光洁度的防护和憎水效果。绝对避免使用侵蚀性和含磨料的去污剂、酸、强酸或其他对表面会造成化学或物理侵蚀的磨削成分物质。在大理石上，酸会和碳酸钙发生反应从而损害光洁度。花岗石是特别强的石材，对它的保养工作应着重于铺装的反应和特殊情况，如开裂，雕刻品的倒塌，酸和日常磨损。工程结束后，大理石和花岗石显出它们天然色彩的美丽，使大型旅馆和家庭浴室间地面给人一种欣喜的感觉。对他们的维护，每一种需求都有着不同的程序。最简单的是清除地面的灰尘和脏污，特别重要的是要保证大理石和花岗石的艳丽。
（2）洗涤剂的种类
一般来讲洗涤剂应当是中性的，但有时候不光是用来清洗，并还应采用一些溶剂，如可用于所有天然石材的氨水和漂白剂。
洗涤剂是用于清洗的化学产品，根据其成分和使用洗涤剂的材料的种类，分属于不同类别。总的来讲，分为酸性和碱性洗涤剂。酸性化合物（例如盐酸）不适合用于处理碳酸盐性石材，如大理石、装饰性石灰石、石灰石质浮石、石灰华和石灰石基的砂岩，但可以用于硅质石材如花岗石、斑岩和石英石。
碱基化合物，例如氨水，主要用于大理石、装饰性石灰石、石灰石质浮石、石灰华和石灰石基的砂岩、板岩。
杏耀娱乐测速网址对研磨的或抛光的表面只能使用低浓度的产品和稍稍超过中性的酸性等级的溶液产品，而对致密性石材和不很敏感性石材，可以使用浓缩溶液以便产生强烈的稀释作用。
在任何情况下，使用酸性或碱性溶剂清洗后，都要用水或用特殊中性物质进行清洗以限制腐蚀能力和清除大部分和可见材料发生反应生成的形成的盐，这样来抑制洗涤剂的作用。
使用洗涤剂产品之前，一定要先进行试验，以确定效果，因为对损坏很严重的表面和高孔隙率的表面存在着洗涤剂渗透而随后又不能最终清洗掉的风险。
其他的洗涤剂就是专门用来清除锈斑、铜绿、水泥和其他物质的斑点的洗涤剂。
（3）保护抛光表面与再抛光
① 保护抛光表面
一般来讲，对所有主要成分为碳酸钙的天然石材，如大理石、石灰华、玛瑙石、板岩、角砾石，在交货时都进行了保护抛光表面的憎水-油的保护性处理，因为即使微酸液体，如柠檬汁或可口可乐一类饮料对所有浅色或均质材料都会造成污渍。硅酸盐基天然石材（石英石、长石、云母），如花岗石、石英石、斑岩、蛇纹石和片麻岩则都是耐酸强度较大、对化学腐蚀不太敏感的石材，但对强酸还是会被腐蚀的。
此外，大理石和花岗石由于它们的孔隙率都不是防水的，这样就会有由于输送稀释在水中的盐的盐性风化的风险，或由于铁的氧化而形成黄色和微红色斑点的风险，这些问题都是一些大理石，例如卡拉拉白大理石典型的问题。
所有这些毛病都可以采用适当的处理以封闭微观孔隙来解决。憎水处理是一个在交货时就已做好的工作，并不属于包括清洗和可能的抛光的日常保养范围。
如果是使用了很长时间的地面，使用一种脱蜡剂就可以清除掉所有天然的、合成蜡基的、乳化了的老蜡痕迹和可能的树脂的痕迹，并也能清除深度的脏污而不会侵蚀石材的原状光洁度。为清除老蜡的而做的定期清洗，使用商场上常见的大理石专用洗涤剂即可。对新地面，则使用浓度大的洗涤剂。按建议的剂量在水中稀释，其作用只是集中于脏污，而不会腐蚀大理石。
对由于长时间使用而损坏严重地面的最佳方案，可使在水中稀释的用具有漂白效果的碱基洗涤剂（氨水、漂白剂）进行恢复处理，对这种情况建议向专家咨询，或如果怕对很强的洗涤剂（如碱性的）没有抵御能力，至少选出一小部分人看不到的地面，在其上先进行试验。还要注意一点，天然石材品种繁多，各有特征，室外用斑岩立方块地面，是永久性的，而白色抛光大理石地面，只用于室内，则是非常敏感的，很容易弄脏。
一般用蜡上光是在大理石抛光表面进行了清洁之后进行，如果是花岗石，出于保护目的上蜡也是在清洁之后进行。
膏状上光剂是浓的高级蜡，可溶于溶剂，但不燃，是各种颜色的（无色、黑色、绿色、红色、黄色、棕色）抛光石材、大理石和花岗石最终抛光用理想的膏状产品。快速擦干，造成一极硬的表面，形成一耐用期很长的光洁度。使用细钢刷、干的毛毡或毛过滤布以手动或机械方式予以摩擦，结果是发光且没有晕圈，并且保持的时间长，因为有关成分渗透进了孔隙中，并封闭，还消除了细微的发裂。
液态上光剂是不燃溶剂型的，起的作用是恢复大理石、花岗石和其他石材的颜色和美丽，使石材饰面保持一种“湿润状态”。在家中最典型的应用是和传统抛光机一起使用或用毛毡片手动擦拭进行日常清洁。
改性硅酮上光剂是专门用于在生产大理石、花岗石、人造合成石、水磨石方板、大板和板条中在研磨后进行抛光和防护的。特殊的配方也可以用于手动抛光和防护踢脚板、室内外饰面，立板和纪念性建筑物。
还有一种硅酮基上光剂，专用来日常保养铜、钢和抛光金属、连接天然石材用的配件的。没有溶剂，不会腐蚀涂料或现代铜绿锈，并不会损坏臭氧。
② 再抛光
如果地面用的已经很旧，用标准的程序已经无法上光，就建议使用特殊产品—即由于特殊玻璃化剂和由于使用单片手动地面磨光机，这些特殊产品会使表面硬化，产生和大理石专业人工抛光后一样的耐久的光洁度。结晶产品是用于大理石和人造合成石地面再抛光和硬化保养措施的，而不用打蜡和上树脂，只需要使用一装有钢纤维磨盘的单片手动地面磨光机，单片地面磨光机会促使发生被称为晶化的“热化学”反应，通过这一热化学反应会使表面的碳酸钙（大理石的天然成分）被弱酸溶化，结果，弱酸与含在产品中的玻璃化剂混合，就会使表面发光且变得像玻璃一样非常硬。完全封闭孔隙，使地面对踩踏具有非常高的抵御能力，这就是我们常说的晶硬处理。
为了得到较好的效果，必须用不会损坏地面的专用产品清洁好地面。对很脏又很老的地面也可以使用三氯乙烯或漂白剂清洗好并让它自然干燥，这样才不会留下旧有的蜡或或油脂的痕迹。用抹布或喷雾器将需处理的表面均匀弄湿后，立即用装上铁纤维毡片的单片手动地面磨光机将地面以慢速过一遍。在表面，玻璃化剂干燥，同时产生结晶化的热化学作用。
（4）石材表面发生变化的条件：
如果石材表面连续暴露于变质的和磨损性的介质中，会根据下列不同情况而发生变化：
——根据使用情况：室外地面暴露的时间长，室内地面暴露时间短；
——根据石材的化学成份；雪花白大理石（一般称作玛瑙石）是软性的，对化学介质抵抗力低，而花岗石是硬的，耐磨损的，但会被强酸腐蚀。
——根据其色彩和颜色的均匀性：在均匀性白色上，污渍特别明显，在多彩大理石上就很不明显。
——根据表面加工情况：抛光好的表面总比矿山式劈裂天然加工的表面要敏感。
——根据气候：温度、雨水、风是室外使用破坏性非常强的介质。
——根据室外使用时空气和雨水污染情况，室内使用时则应当特别注意浴室间，因为浴室间有热水管道，在锅炉管道保养时，可能会有腐蚀性液体注入，然后会输送到浴室间。在这种情况下，预防的办法就是预先进行处理，封闭石材的孔隙，石材地面板材不渗水，这样水中的污染物就不会渗进石材地面板材。
对摆设用品，销售的清洁剂有室内外用水剂的，不含溶剂的乳状并是生态的产品，这是用于大理石、花岗石、天然石材的理想的上光产品，可以得到过去只能用溶剂的产品进行处理才能得到的效果。他们的作用就是封闭微小裂隙和孔隙。
变质的地面，即使在非常特殊的情况下，即石材表面部分已经无法恢复，也可以在使用兼容性彩色修补膏进行可能的填充修补时和研磨抛光时、通过使用专用机器再研磨和再抛光以恢复新面貌。这样做，成本要比新地面的成本低。
综上所述，正确清洁的天然石材抛光地面可以保持它的原始状态几个世纪不会发生变化，而行走有利于保持它的光洁度，就如所看到的在米兰大教堂广场上的教堂的和柱廊的已经经过几个世纪的人脚不断摩擦的地面。
如果发现发乌了（失去反射光的能力），就是说是大理石由于某种原因正在失去表面的研磨效果，就需要防护处理，表面晶硬处理，这样会使石材具有像花岗石那样的强度。
2 预防性维护处理
铺装天然石材地面或墙面时，为了防止以后使用过程中发生病变，应当对石材做好预防性防护处理。进行预防性防护处理之前，必须先评估石材种类，终饰状况、环境条件、铺装情况、使用目的：是车行还是人行，是室外还是室内用，还是墙体饰面。如果是室内用，主要是会渗进液体物质，发生这种问题的地方主要是洗澡间和厨房。
食品、咖啡、饮料、化妆品或厨房油脂、肥皂都会形成无法完全清除掉的污渍。为了预防这种状况，一般就是在地面上和墙面上使用防护剂以避免渗进石材内部，这是最简单且效益快的保养。室外用时，水则是问题的根源。实际上渗水是造成大部分建筑材料变坏的最主要的因素，例如渗水会造成冻融周期破坏。
还有在低温条件下，水渗进了石材内部，随后冻成冰，从而增大石材体积，从内部形成巨大压力而损坏石材表面。一种和前述相似的但还没被机械原理承认的现象，就是溶解在水中的盐渗进建筑材料（例如酸雨中的硫酸盐，在道路上作为防冻剂使用的氯化钠，含在各种粘接剂、灰泥或水泥中的各种性质的盐）中。一旦在一定的潮湿和温度条件下被水输送进孔隙中，这些盐会结晶并增加体积。这都会在短时间内极大地增加压力造成严重破坏。除此之外，盐因为是吸湿性的，会进一步招来巨大的湿度，会造成白色粉化，就像潮湿的墙上出现的那样。
为了避免上面所说的石材遭到的破坏，
杏耀娱乐测速网址就要对天然石材的孔隙进行封闭，并且还不能留下污渍、风化、冻结。这种处理方式，对所有抛光天然石材都是必须的，特别是对大理石或通常石灰石质石材，特别是全白色和均匀质石材或厨房用或洗澡间用的石材都必须这样做。在所有用防护产品维护的大理石中，（雪花石膏的）石灰石质缟玛瑙的脆性和透明是最麻烦的问题。
常用的防护产品有如下几种：
（1）硅酮
就防护剂来说，硅酮是市场上销售的最早的斥水性产品。当前最常用的两类产品是硅烷和硅氧烷。最初的产品是能在化学上粘结上石材的低粘度物质。因此能成功渗透进孔隙底层的深处并造成一种长期性的憎水处理效果。
由于它们的特殊结构，不会降低对水蒸气的渗透性，并能使石材有蒸发作用，和对紫外线非常稳定。有低溶剂的溶液的，有水乳剂的。硅氧烷直接源于硅烷—硅烷有时具有特别高的挥发性，硅氧烷在控制的条件下会和硅烷发生反应。通过这种方式，会获得一种性能和硅烷一样的产品，但挥发性是低的。
（2）氟化的聚合物
一般来说就是聚丙烯酸酯的或是聚氨酯的，在这些当中加进了一定数量的氟原子。这会使分子能够给具有很低水平的被处理表面带来（决定浸湿性的电化学性质的力）表面张力。氟化聚合物有极好的憎水和憎油能力，和硅烷和硅氧烷结合用都是这样，起着增效作用。它们是耐久的，不会改变被处理表面的状态。这些聚合物也是有低溶剂溶液的，水溶性的。
（3）防涂鸦剂
在预防性处理工序中的防涂鸦问题，要使用专用防涂鸦剂来解决，以避免涂料渗进石材深处。为了彻底清除，则使用强力蒸汽喷射，或使用适当的脱漆剂，这样几分钟就可以溶化除掉涂写的污渍。较好的防涂鸦剂是一种添加特殊丙烯酸树脂的脂化蜡基和微晶质产品，是专门用抵御和防止喷涂器的乱涂乱写的，产品无溶剂、无味，因而对身体和环境都是无毒的。用法是将其摊在大理石或花岗石表面，只是摊成薄薄的一层防护性薄膜，这一层防护性薄膜不怕太阳长时间晒也不怕大气介质腐蚀，具体说就是双手交叉的用抹布或软毛刷在多孔材料上摊开产品，重复几次。这种产品一旦干燥后，在粗糙材料上会呈现不透明状态；用抹布轻轻按擦则在抛光材料上呈现光亮状态。用弹性磨料垫、钢纤维刷清除掉涂鸦，或喷射蒸汽溶解掉所使用的产品的膜，这样来清走涂鸦涂料。这样做即简单又环保。为了防备外墙饰面受到恶劣天气、水和脏污的潜在的危险，加以使用憎水憎油剂做防水和防护，憎水憎油剂会保护好大理石、花岗石、粗陶、水泥和石灰石质石材的外墙面，使它们保持着天然美。
3 修补与密封

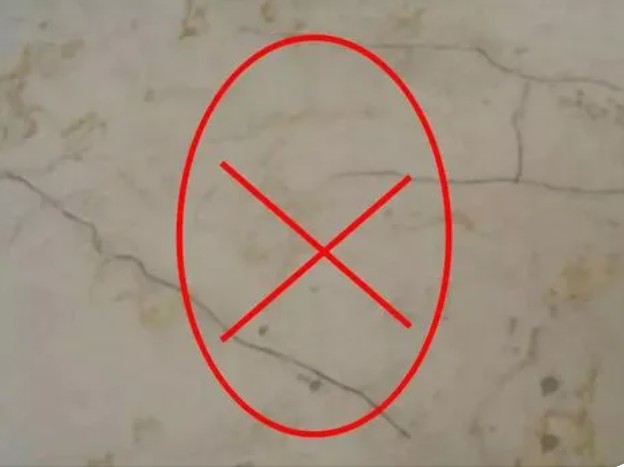

变劣介质、事故撞击、磨损、结构变形都会造成地面的破裂。为了节约起见，不用替换整个地面，可先用石材专用修补膏填补和封堵铺装好的板材的裂缝和有缺陷的地方，或者用手动抛光机对这些地段再抛光，这样就会使地面恢复原状。
在大理石板材受到下落重物的砸击而破裂的情况下，可以采取这样的措施，即用中性洗涤剂清洗被毁坏的部分，并用冷水洗净并使其晾干。然后用硬刷子清扫干净任何粉尘和脏物。使用适当的电阻（带预热平板的焊机）溶化专用色彩填补膏，色彩要和坏了的大理石的颜色一样，要保证裂缝或磨损地方填充好。冷却后用刷子清除掉多余的料，并用细玻璃纸轧光，并用膏状蜡和软布上光。
密封裂缝和缺陷的产品通常由带有悬浮负荷的聚酯树脂构成，有2种成分：具有极佳锚固作用和对大理石等石灰石质石材和石灰华有填补作用的添加剂和催化剂。市场上销售有各种颜色（白色的、浅草黄色、深草黄色、赭石黄色、肉灰色、阿西西红色、维罗纳红色、淡绿色、黑色等等）的填补膏以适应各种各样原状石材颜色。
添加适当的催化剂会具有极好的粘接型，很容易渗进石材的缝中和孔隙中，并很快硬化。硬化后，则可以如石材那样加工。所使用的大部分化学产品对油、油脂、洗涤剂、溶剂等都不是敏感的。
专用于花岗石的高粘接性能的最强粘接力的修补密封产品，也可以用来填补和密封大板材的裂缝和缺陷。一旦被催化，就可以用一般的研磨工具进行研磨抛光，还可以恢复几乎已经坏成废石材的高档石材制品上的严重缺陷。在恶劣气候中也不会发生病变，并且对溶剂、酸碱的强度非常大，有各种各样的粘接剂产品，透明液体的、白色的、草黄的。这种产品是容易着色的。
要求表面清洁，完全干燥，无尘土，在这一表面要精心抹上两种混合成分，比例是修补膏占2部分，硬化剂占1部分，用的粘接剂量小以避免反应速度过快。对单次催化作用，250?500g的量已经非常充分。备好的粘接混合物，在20℃中存放持续时间是20?25min，如果温度低，存放的时间还可以更长，而温度越高，存放时间越短。空气的湿度可以改变反应时间，所以建议在湿度大的时候使用。温度低于10℃时，不要使用这类产品。
在修补4?5h后，可以进行研磨。7?8天之后才会发生聚合作用。为了填补多孔大理石或大孔洞大理石，理想的是使用热的修补膏进行修理。其他的修补方式，是对变坏的石材使用密封产品，而为加固软石材和砂岩，使用的是加固石灰石质石材的硅氧烷基的憎水性加固-透明加固浸透剂。抗老剂是用于防止名贵的热性的大理石和石灰石质石材老化的，以恢复石材的鲜艳色彩并有利于保持其古典风貌。为了在建筑工程中和有毁坏风险（绘画污渍和涂料、工具掉落事故、摩擦划痕等等）时保护名贵地面，市场上销售一种橡胶乳基的膏状保护膜。用刷子摊开并铺在没有锚固的表面上，为了清除掉，只要掀起边棱并拿走即可。
关注微信
