石材产品的背倒粘接加工工艺很常见，常用于台面板、墙面转角的加工中。
加入杏耀但是由于一些石材表面暗裂纹多，性质脆，加工时崩边、崩角难以避免，如果工艺方法不正确，加工出的产品质量达不到产品质量要求，导致客户投诉或退货，因此正确的加工工艺非常重要。

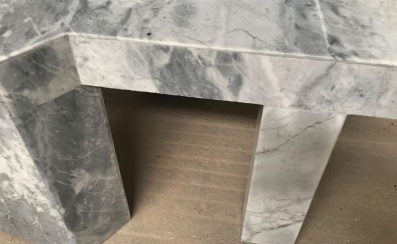

图1
图1为背倒45度角粘接的茶几，粘接处不磨边，这种做法产品粘接处出现了崩边、崩角情况，从图1上的箭头所指可以明显看出胶缝来 ，严重地响产品表面质量。
图2为倒角45度粘接加工，也是石材产品加工中极为常见的加贴边的方式，这种方式对那些不易崩边的材料来说是较优的加工工艺，而对那些易崩边、表面暗裂多的材料来说这种加工工艺不好了，因为表面的崩边消除不了，影响产品表面质量。
图3虽然磨了R2的小圆角，对某些不会崩边、崩角的石材来说OK。但是对于卢卡斯灰、冷翡翠、比利灰、白玉兰等暗裂多的石材，对那些晶体颗粒大的石材而言，R2或2*2的小斜边来说还是意义不大，如果按图4磨更大的R圆角可能更好。
图4磨R5的圆角或磨3*3的小斜边基本上可以消除崩边、崩角严重的情况，
加入杏耀加工出的产品质量较好，而用磨边更大点，产品的立体感效果更佳。
图5将图2的背倒45度粘接改进为面板背倒50度角，立板改为背倒40度加工，将粘接缝隙放到侧面上（见图6），然后再磨R2 的圆角，这种做法比图2、图3进步多了，值得推广、使用。
图7这种做法不采用背倒粘接的方法，用贴边加工工艺粘接。这种工艺方法减少了背切45加工，减少了工序过程，简化了加工工艺，缩短加工周期，只要桥切机切板时控制背面的崩边，加工出的粘接台面板质量比图2背倒加工方法更好。这种工艺方法已经在很多的石材生产企业推广。如果对一些易崩边的石材底面崩边难以避免，可以通过修磨、定厚或面板宽度加打磨余量的方法削除。
图7这种做法的弊端是如果粘接不平整，需要对侧面打磨抛光，增加了侧面打磨抛光的工作。如果有机器对侧面磨光，这种做法还是很好的加工工艺，粘接缝隙小，粘接工艺简单。图7的改进方法可以在粘接缝处可以一个3m*2mm的槽来消除粘接偏差，这样做还可以增加工产品的立体感。
关注微信
