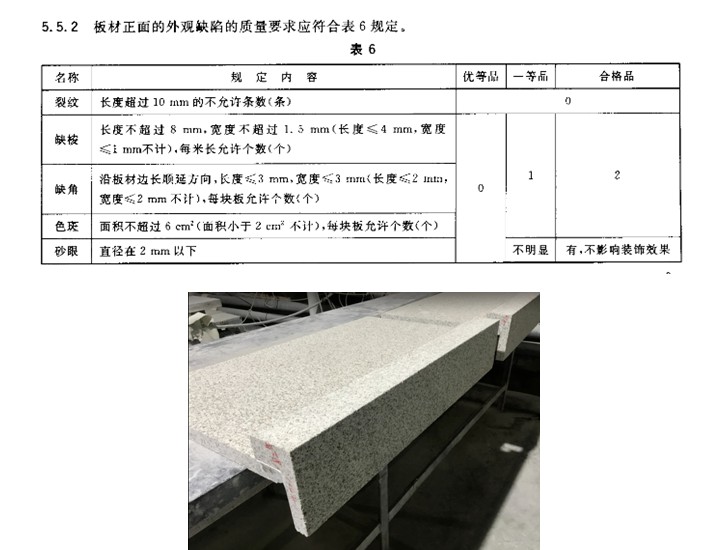

石材产品表面外观质量非常重要，它是石材产品的面子，石材产品的加工中要特别注意产品表面的保护，不要让石材表面崩面、缺边、掉角了。因此石材产品加工中要特别注意表面保护的细节，否则石材产品表面崩了加工出来的产品外观极其难看，会直接影响产品安装后的外观质量。有些产品表面的崩面可以通过磨边消除崩面的缺陷，但有些产品磨边却不能消除象崩面的表面缺陷。如侧边见光的产品、粘接的产品，四边只磨一条边的台面板产品等。石材产品表面有点崩面，如果表面没有处理好，这些产品如果发给客户，客户必定会退货，拒绝接受。石材产品国家标准GB/T19766-2005对石材表面的崩边、缺棱、缺角有明确的标准，优等品不允许有任何的崩边、缺角、缺棱现象。图1为崩面的产品。
石材表面崩面的几种表象
（1）微细的缺口这种现象表现为石材表面极微细的小缺口，一般情况下用眼晴看不明显，杏耀测速地址似乎没问题。但用手触摸下感觉很刮手，锋利，弄不好可以将手刮出血来。两件板拼在一块安装后可以看出来产品表面崩面了。不过这种情况下只要通过去毛刺的方法就可以消除崩面了。
（2）锯齿边这种现象表现为产品的表面四个棱呈锯齿形状，棱很锋利，对产品外观影响非常大。通过去毛刺不能消除锯齿边的崩边现象。
（3）崩边、缺棱这种现象表现为产品表面缺少一块，是崩面中较严重的，只有通过胶补的方法处理好崩边、缺棱。对于产品严格的客户会拒绝接受补胶的产品。花岗石、砂岩的崩边、掉角修补不牢固，容易脱落的。
（4）掉角这种现象表现为产品表面四个角处掉了一个角或几个角，，是崩面中较严重的，只有通过胶补的方法处理好。缺角大时，必须用同种纹理、颜色的石材修补，否则产品只能报废重做。对于产品严格的客户会拒绝接受补胶的产品。花岗石、砂岩的崩边、掉角修补不牢固，容易脱落的。
（5）棱开裂这种现象表现为石材产品表面出现裂纹线，如果不及时修补的话石材产品会从裂纹线处崩边、脱落石材，影响表面的外观质量。
石材产品的崩面现象在石材产品切板过程中经常出现，究竟是什么原因导致石材产品崩面的呢？这种现象可以避免吗？
（1）>>>>材料原因难以避免
① 材质疏松洞石类、沙石类的材料、砂岩类的材料及一些较疏松的花岗石材料切板时较容易崩面。
② 材料裂纹多象旧米黄、万寿红、西班牙米黄、银线米黄、德国米黄、莎安娜米黄、古堡灰、云朵拉灰、安曼米黄、雅博灰，雅白玉等裂纹较多的石材切板过程的崩面难以避免。图2莎安娜米黄材料。
③ 材质晶体颗粒大的象白冰玉、白水晶、啡钻、红钻、金钻、绿钻、玉玛瑙、墨绿麻、香格里拉等晶体颗粒大的石材切板过程中容易崩面。图3为玉玛瑙。
（2）>>>>锯片问题
这种情况要分几种情形分析
① 锯片与石材性质不匹配锯片与石材性质不匹配时容易导致切板时石材易崩面。不能用花岗石锯片切大理石，也不能用大理石锯片切花岗石。一些易崩面的石材应选用金刚石目数高、表面密度更致密的锋利锯片切板。
② 新锯片未开刃新锯片未开刃时锋利度不高，这种情况下切板可能导致石材崩面，棱边出现锯齿现象。
③ 锯片不锋利随着锯片使用时间的增长，锯片的锋利度下降。如果不用耐火砖磨刀，
杏耀测速登录提高锯片的锋利度的话，继续用不锋利的锯片切板，可能导致正石材表面崩面。图4磨刀。
④ 锯片掉齿锯片掉齿后如果还用这种掉齿的锯片切板，锯片的性能已经大大降低了，可能导致所切出的产品表面崩面。
⑤ 锯片刀刃消耗完毕锯片刀刃消耗完毕后及时更换锯片，不能再使用了，用这种锯片切出的板可能崩面。
（3）>>>>桥切机问题
① 桥切机工作台不平整，表面锯槽太深桥切机工作台的平整度对崩面影响极大，因此桥切员工每当看到工作台表面的刀槽过深时及时用铣刀铣削掉这些槽，使工作台表面平整。此法对消除石材崩面有作用。
② 切割速度太快不少的石材生产企业对员工实行计件工资制，对提高员工的工作积极性作用很大。但计件工资制的做法会促使生产员工开足马力切板，切板速度的过快对正在切的板冲击力很大，容易导致切出的板崩面，而且崩面较严重。切割速度太快是石材崩边、掉角的一个重要原因。
③ 桥切机锯片径向跳动桥切机锯片的径向跳动，主轴损坏时使切板过程中锯片受力不均匀，导致正在切的板易崩面。
（4）>>>>卸板、放板碰撞导致崩面
①放板力度太重，撞击崩面一些石材本身脆性大，切板的员工从桥切上卸板时野蛮作业，放板时力量太大，加上切好的板没有放隔条，板与板之间撞击，导致板材崩面。图5缺这么大的一块，很可能是员工放板时撞击导致的。
关注微信
